Turbina de viento Lenz2 (3 / 12 paso)

Paso 3: Revisión: un cambio en la forma del ala

La forma original del ala presentada en este instructable es no bastante según el plan publicado por la Lenz2. Después de consultar con Ed Lenz, me di cuenta del error que he hecho en la interpretación de sus planes. El nuevo diseño se ilustra en este paso.

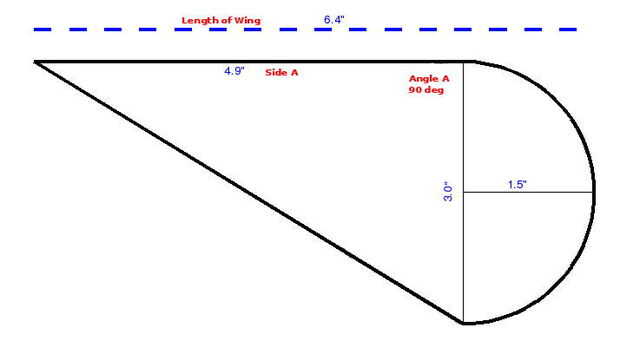

Observe que el etiquetado como "El ángulo A" el ángulo es 90 grados. Lado está en ángulo recto con la línea del diámetro del extremo redondeado del ala. En el diseño original que presenté en este instructable, las dos líneas formando el extremo puntiagudo de la eran de igual longitud y sus ángulos a la línea de diámetro idénticos. Cono era simétrica, mientras que en el cambio que se muestra aquí, el cono no es simétrica. Haciendo ángulo A 90 grados a dará el ala más elevación

He cambiado el tamaño el diseño para que puede conducir un generador minigen que había sido vendido en windstuffnow.com (pero ya no está disponible). Los pasos básicos en la fabricación de los lenz2 son todavía válidos.

Cálculo básico:
Ahora entiendo mejor cómo determinar el tamaño y proporciones del ala. Usted primero determine cuál será el diámetro de lenz2. La forma más sencilla de hacer esto es decidir cuál será la distancia desde el eje central de la lenz2 en el borde exterior de un ala. Este será el radio de la lenz2. Dos para obtener el diámetro.

En mi nuevo diseño, hice suponiendo que el diámetro de lenz2 se trate de 16 pulgadas (es decir, la distancia desde el eje central hasta el borde exterior de un ala será 8 pulgadas).

Para determinar el diámetro del ala, multiplique el diámetro de la lenz2 veces.1875. En mi ejemplo, 16 pulgadas *.1875 = 3.0 pulgadas.

Para determinar la longitud del ala, multiplique el diámetro de la lenz2 tiempos.4. En este caso, 16 pulgadas *.4 = 6.4 pulgadas. La longitud del lado A es 6.4 menos 1.5 o 4,9 pulgadas.

Va a crear un nuevo instructivo que incluye este diseño en una lenz2 que impulsa un generador minigen
