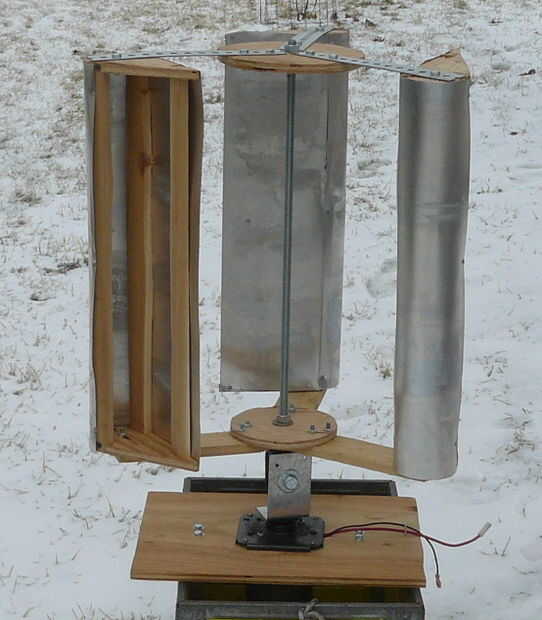

Turbina de viento Lenz2

este instructable le mostrará cómo construir una turbina de viento Lenz2 de materiales tienes alrededor de la casa.

El diseño fue desarrollado y probado por Ed Lenz de Windstuffnow.com:
http://www.windstuffnow.com/main/lenz2_turbine.htm

La Lenz2 VAWT (Vertical turbina de viento teniéndolos) es 4 pies de altura y 3 pies de diámetro. Es un básicamente un Savonius turbina de estilo pero con el refinamiento que son en forma de tres alas para proporcionar elevación así porque o su configuración de lágrima. En el enlace anterior Lenz describe cómo él colocó un ananometer dentro de la turbina estacional y demostró que la velocidad del viento recogido pasar más allá de la porción sólida de las alas. Esta turbina es más eficiente que un Savonius puro que proporciona tanto arrastre y elevación.

En mi diseño reducido el diámetro a aproximadamente 18 pulgadas y la altura a 21 pulgadas. (En retrospectiva, debo hicieron la altura 18 pulgadas por lo que habría más del eje central libre en ambos extremos para flexibilidad en el montaje.)

Fui capaz de usar materiales que tenían en mano para la construcción de la turbina. Cuando he probado en un viento de 15 mph, funcionó tan bien que me daba miedo parar por miedo a lesionarse. La única pega de lo que produce es que parecía producir muy poca electricidad. Esto no es debido al diseño de la turbina y la naturaleza del motor DC que lo tenía conectado a. El énfasis en este tutorial será sobre cómo construir la turbina sí mismo. El crédito completo para el diseño y algunas de las instrucciones va a Ed Lenz.

[Nota: desde que se publicó este instructable, aprendí más acerca de cómo las alas deben ser formadas. Los detalles de construcción de la lenz2 en este instructable espera todavía pero las dimensiones del ala en el paso 2 deben ser sustituidos por los datos indicados en el paso 3 nuevamente insertado.]
