Turbina de viento Lenz2 (6 / 12 paso)

Paso 6: Plan el ángulo del ala

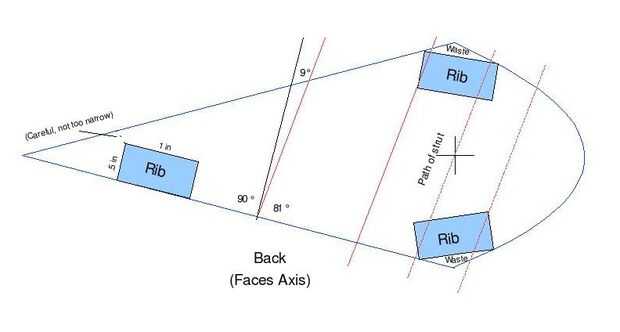

La punta de cada ala, será girada a 9 grados hacia el centro de la turbina en 9 grados de paralelo al centro de la turbina. Esta medida fue determinada empíricamente por Ed Lenz. Elegí que ángulo y la turbina parecen funcionar bien. Usted tendrá la habilidad de ajustar el ángulo después de que las alas se montan si usted siente que lo quieren probar a ti mismo.

Taladre un agujero en el centro del cono parte de la pieza final. Este será el punto de encuentran de las líneas verticales y horizontales. El tamaño del agujero será el diámetro del perno que utilizas para sujetar a la costilla del eje central.

De algún lugar a lo largo de la porción de staight del borde posterior de la pieza final (el lado con las muescas de la dos costilla) trace una línea a través de la pieza final que es perpendicular al lado.

De donde esa línea se cruza con el borde posterior de la pieza final, dibujar una línea 9 grados a la derecha de la línea de 90 grados (esto será el lado que está más cerca del agujero). Esta línea será la que la barra de conectar el ala con el eje central se alinea con. Si usted no tiene un transportador, consulte el paso 8 para un enlace donde puede descargar una imagen del transportador.

Hacer esto con todas las piezas de seis finales.
