Triple regulada fuente de corriente Variable (8 / 12 paso)

Paso 8: Montaje de los transformadores y los componentes de Panel frontal

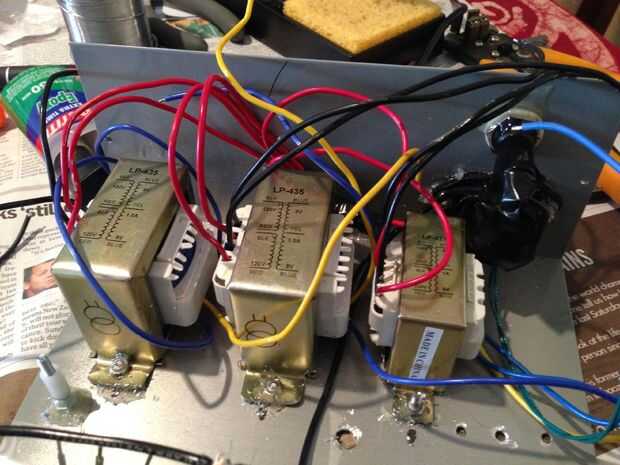

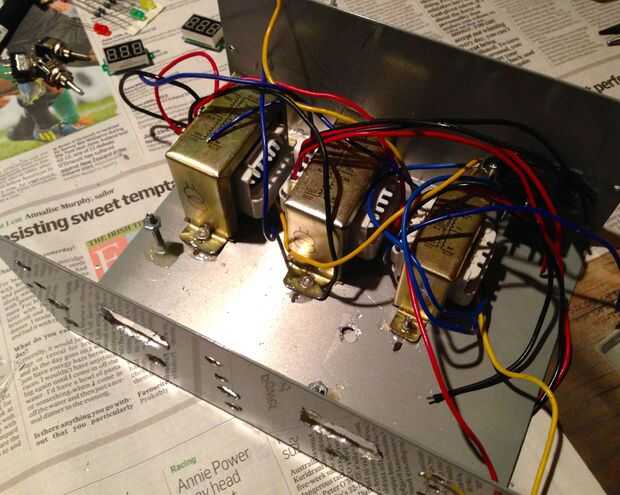

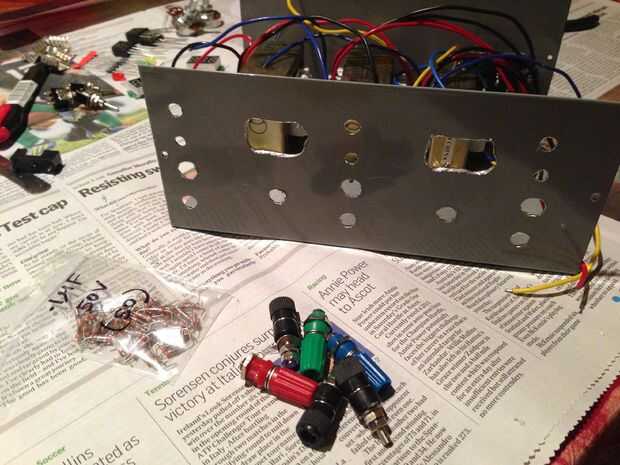

Jodido los tres transformadores dentro el caso y aplicado de epoxy en las tuercas, para evitar que suelta.

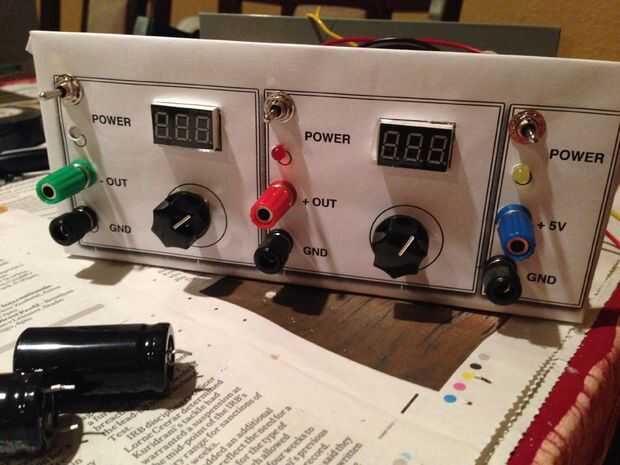

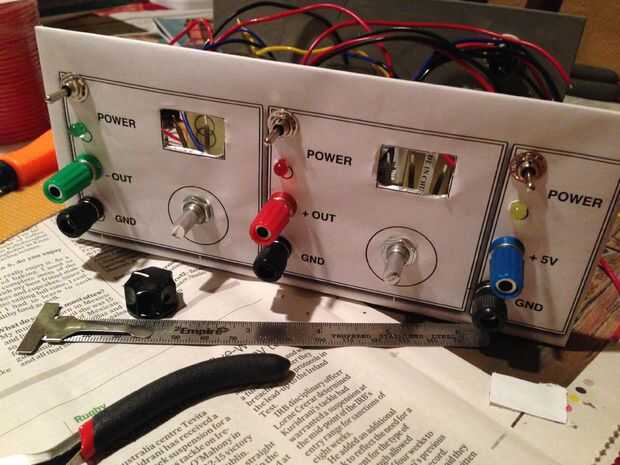

Me pegó una impresión fresca y limpia de la parte frontal en la parte frontal de la caja y había montado diversos componentes en su lugar.

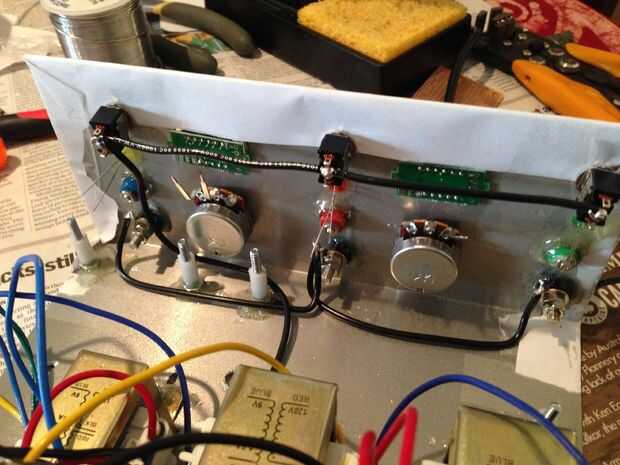

Soldar los cables de corriente "caliente" de los fusibles a los interruptores y había cableado de los transformadores así.

Punto de prueba: he probado cada conexión completamente, para asegurarse de que no había comete errores. En este punto, apliqué potencia y probado para asegurarse de que cada conmutador se convertiría en su transformador asociado.
