Termómetro de tubo Nixie bargraph analógico en 13

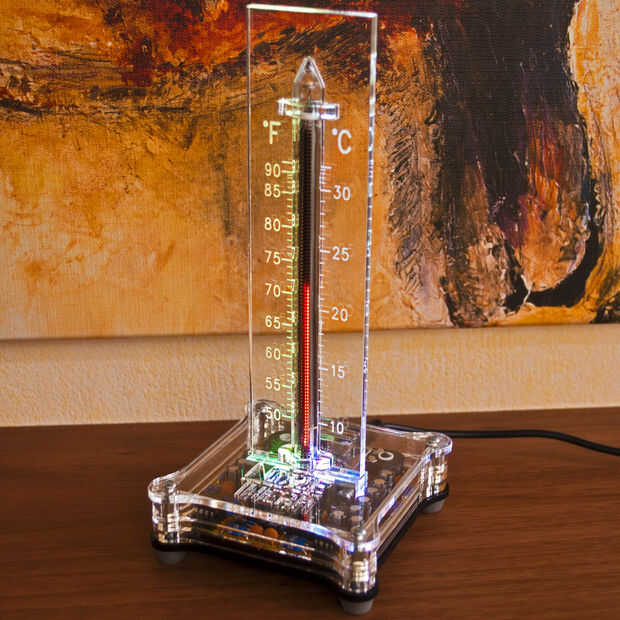

este es un proyecto para un gráfico de barras ruso IN-13 tubo de Nixie para utilizar como un termómetro de habitación interior.
Se llama "NixieTherm" y también está disponible como un recinto de incluido kit completo como se muestra en www.Nixiekits.eu

IN-13 es un especial de una descarga de gas pantalla de neón y obras similares al pozo saben foco neón en interruptores de alimentación iluminado o como tubos de Nixie. Pero este gráfico de barras tiene una actual legth dependiendo del resplandor.
Como todos otros tubos de descarga de frío también IN-13 necesita un "algo más" del alto voltaje para trabajar; por lo menos 120VDC. La corriente a través del tubo debe ser limitada, normalmente con una resistencia. En el NixieTherm esto se hace con un transistor de alta tensión, cuando necesitamos una variable actual de 0... 4.5mA.

Vamos a empezar con la descripción de la circuitería de este termómetro:
