Un simple 4 - fuente de corriente ajustable de canal

  1. La fuente de corriente de 4 canales se hizo para el control de un poder más elevado LED RGBW de un microscopio. Se inspiró en un circuito publicado en electrónica diseño noticias (EDN) como una idea de diseño por John Guy en junio de 2008. He utilizado barato BCD pulgar rueda interruptores (US$ 21 20 interruptores de ebay), algunas resistencias, LM 317 regulador de IC (de ebay) y a 12 voltios 4 A pared verruga alimentación.
  2. Es asombrosamente exacto (= repetible) aunque tiene un error de + 4%, la corriente real de entrega es de aproximadamente 4% más que los ajustes del interruptor debido a los valores de resistencia utiliza. Los conmutadores BCD requieren 4 resistencias para valores de 0 a 9 en vez de utilizar resistencias de 9 para un interruptor normal de la década.

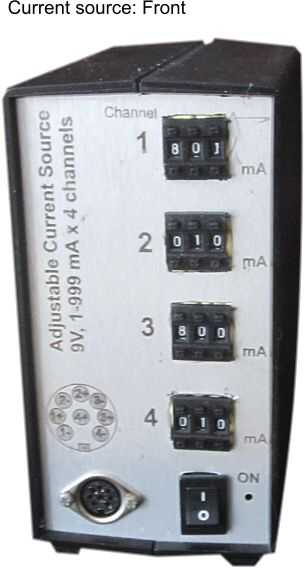

  3. He construido cuatro de estos módulos de fuente actual simple para obtener una fuente de corriente de 4 canales. Un canal para cada LED en la viruta del LED 4. Empaqueta en un caso del instrumento que tenía en mano (utiliza el mismo tipo de caso para mi fuente de alimentación variable de banco y la re-boxeo myATX modificado de fuente de alimentación).
