Triple regulada fuente de corriente Variable (9 / 12 paso)

Paso 9: Instalación de los puentes rectificadores y condensadores

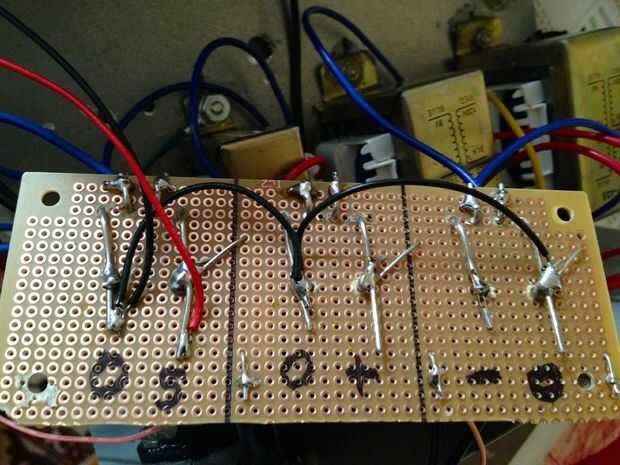

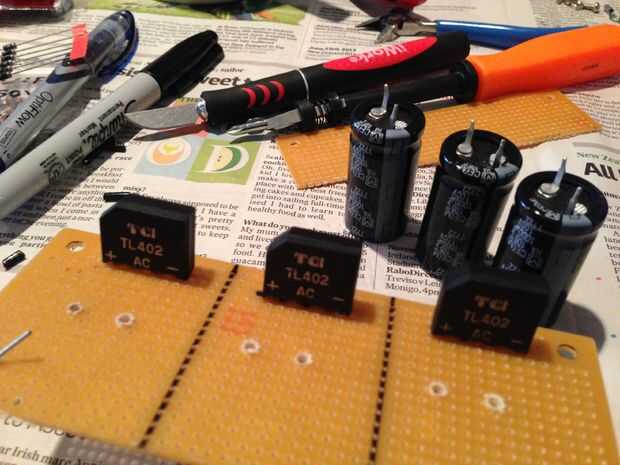

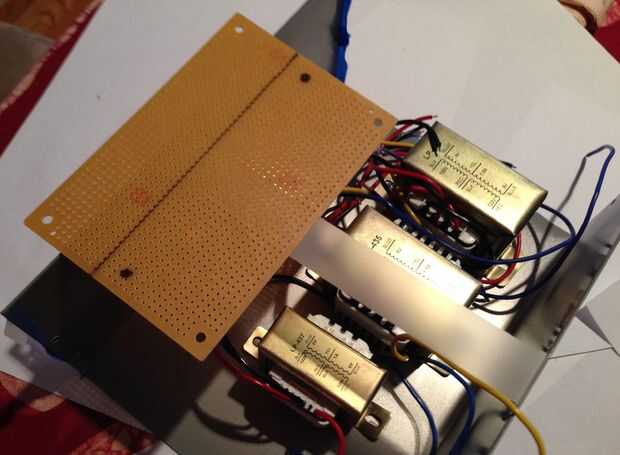

Primero medí un perfboard pequeño para asegurarse de que encajaría entre los transformadores y los componentes de panel frontal e instalado el tres puentes rectificadores y condensadores en el perfboard. Había instalado las resistencias de 5W para los diodos en el mismo perfboard y marcado la parte inferior de la perfboard para aclarar dónde está la entrada para cada uno de los reguladores de tensión.

Punto de prueba: Antes de continuar, me aseguré de CC era la salida de cada rectificador/condensador para cada uno de los transformadores.
