Triple regulada fuente de corriente Variable (4 / 12 paso)

Paso 4: piezas

Aunque yo tenía la mayor parte de las piezas, terminé comprando algunas piezas, tales como los transformadores, recinto del metal y los voltímetros. Decidí usar reguladores de voltaje "NTE" porque anteriormente había comprado en tienda de Fry local.

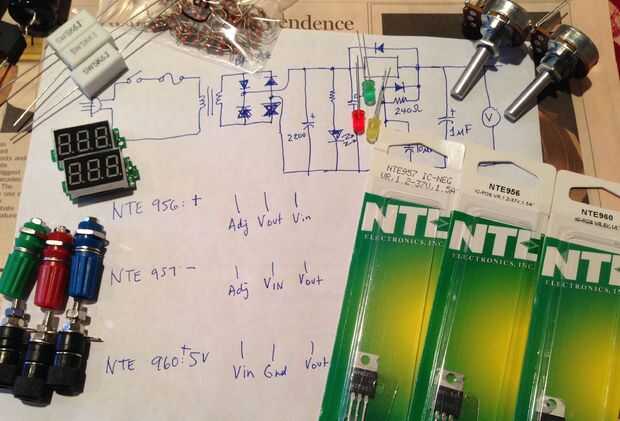

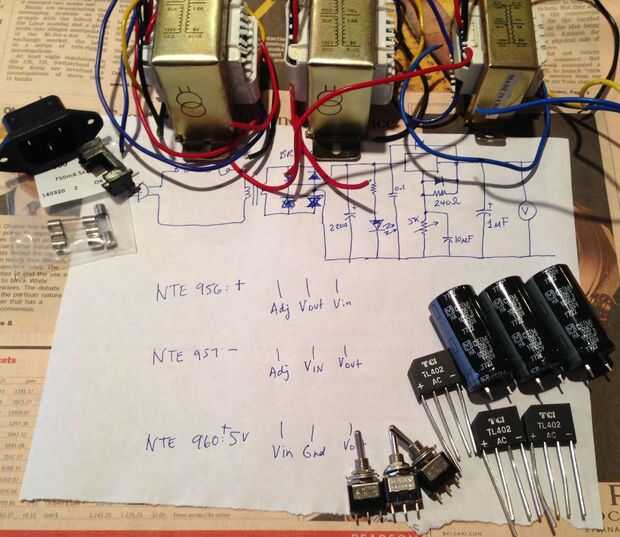

Lista de partes:
S1, S2, S3: unipolar, solo tiro o un polo, doble tiro interruptores, nominal de 125 v, 2A
TR1, TR2: 18V, 1.5A centro aprovechado transformador (enlace)
TR3: 12V, 1A centro aprovechado transformador (enlace)
B1, B2, B3: TL402 puentes rectificadores (hoja de datos), probablemente clasificado en 140V, 4A cada uno. Mientras estos son nominal mayores que lo que se necesita, tuve les en mano por lo que fueron "gratis"
LED1, LED2, LED3: LED Regular; Elegí tres colores para indicar tres salidas de alimentación separada
D1, D2, D3, D4, D5: Mientras 1N4004 (hoja de datos) sería overkill, mandado por parte
IC1: NTE956 variable regulador positivo (hoja de datos). Puede utilizarse un LM317, pero tenía la parte NTE en mano.
IC2: NTE957 variable regulador negativo (hoja de datos). Puede utilizarse un LM337, pero tuve la parte NTE en mano.
IC3: Regulador de 5V positivos de NTE960 (ficha técnica). Puede utilizar un LM7805, pero tenía la parte NTE en mano.
Condensadores: 1.000 uF, 100V X 3, 2.2 uF, 50V X 3, 10 uF, 50V X 3, 0.1 uF, 50V X 3. Mientras que algunos de estos son nominal mayores que lo que se necesita, tenían por parte por lo que fueron "gratis"
R1, R2, R3: 5,6 K a 5Watts
Potenciómetros: 5K lineal (enlace)
Voltimetros digitales X2: existen dos variedades comunes: aquellos que leen 1.2V y arriba y los que lee 0V y arriba. Elegí una de bajo costo en Amazon (enlace) que quedaría 0-200VCD. Se trata de un tres - dispositivo terminal, que requería 4.5V-30V de la energía y un cable con tensión de sentido. Nota que esta parte puede medir solamente voltajes positivos y a un decimal
Caso: quería una caja de metal delgada para puesta a tierra y de un tamaño que acomodaría los tres transformadores, dejándome espacio para otros componentes. Quería que el caso de ser lo suficientemente delgada como para poder ser capaces de perforar y cortar en casa. Fry lleva un caso que trabajó para mí (enlace)
Misc.: postes, tornillos, aislantes que vinieron con los reguladores de voltaje, perillas de dos potenciómetros, 750mA fusible y titular, IEC-C14 enchufe y cable de alimentación, cable de conexión, epoxi, fieltros para el fondo de la caja, herramientas para perforación y corte, etc..

Software utilizado: Omnigraffle para Mac (deenlace) para el diseño de panel frontal; Eagle PCB luz para la captura de esquemáticos (enlace)
