Triple regulada fuente de corriente Variable (3 / 12 paso)

Paso 3: Diseño de alto nivel

Este es un diseño bastante estándar utilizando los reguladores de voltaje de tres terminales. Los + 5V de alimentación utiliza un regulador fijo mientras que hay dos fuentes de alimentación adicionales (positivos y negativos) utilizando ajustables tres terminales reguladores. Mientras que es común ver 7805, 317 y 337 piezas para fija 5V, suministros negativo positivos y ajustables ajustables, respectivamente, utilicé piezas NTE 960, 956 y 957, porque tenía a mano.

Como muestra el esquema adjunto alimentación entra a través de un zócalo estándar de C14 y un fusible, cada una de las fuentes de alimentación tiene su propio interruptor y los transformadores están conectados para el funcionamiento de 120V (más detalles abajo). Más allá del transformador descender, un puente rectificador y un condensador de 1000 uF realizar la rectificación completa clásico y alisar. Un LED, montado en el panel frontal, indica la potencia en el lado secundario de cada una de las fuentes de alimentación.

Tensión no regulada entra los reguladores variables terminal tres, que "leer" un potenciómetro de 5K para proporcionar una salida variable, que es medida por un pequeño voltímetro en el panel frontal. El regulador de 5V fijos es aún más sencillo, ya que requiere de un potenciómetro para ajuste del voltaje.

No hay mayor detalle a continuación en los voltímetros y el diodo de protección. Salida se proporciona a través banana colores puestos, uno para cada fuente de alimentación.

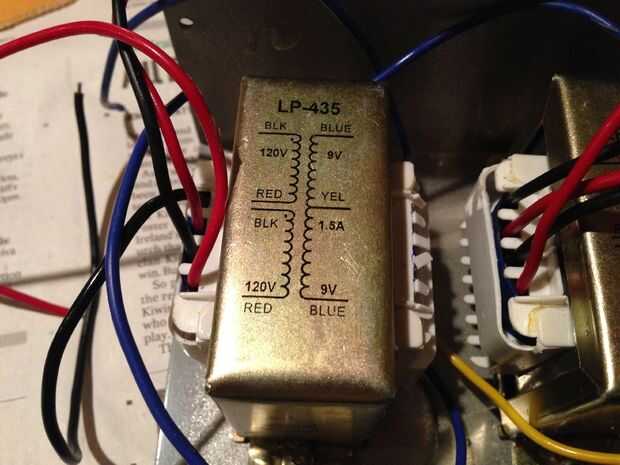

Algunos detalles en los transformadores: estos transformadores contienen un doble primario de la bobina, de modo que pueden ser utilizados para alimentación de 120V o 220V. Si han de utilizarse con la red de 220V, los dos devanados primarios necesitan estar conectados en serie, y si son para usarse con red de 120V, los dos devanados primarios deben cablearse en paralelo. En este último caso, usted necesita alinear los "puntos de fase" en los dos devanados primarios. La orientación del punto indica los terminales que tienen la misma relación de fase - Note el punto en el primer adjunto del transformador.

Estos transformadores contienen una bobina secundaria golpeada por el centro, que no se utiliza en este diseño. Mientras que algunos diseños de doble suministro hará uso de la derivación central para generar positivos y voltajes negativos más allá del puente de diodo, he decidido utilizar transformadores separados en conjunto para fuentes positivas o negativas y por lo tanto no hay necesidad para usando el centro de grifos. Esta decisión me permite utilizar dos transformadores más pequeños que puedo encender y fuera individualmente, en lugar de un gran transformador obtener el mismo voltaje de salida y corriente de las salidas variables. Los transformadores más pequeños también influiría en el costo de la unidad y el tamaño de la caja.

Algunos detalles sobre el fusible: aquí es una manera de pensar sobre el fusible: los transformadores están poniendo hacia fuera 1.5Amps cada uno y los reguladores son capaces de fuente 1.5Amps cada y tenemos dos fuentes de alimentación variable capaces de entregar 22 voltios y una potencia fija de la fuente capaz de entregar 5 voltios. Así funciona la ecuación AC a: 1,5 * (22V * 2 + 5V) = 73.5VA. Para calcular la corriente a través del fusible, obtenemos 73.5VA / 120V = 0.6125Amps. Así, un fusible de 500mA sería probablemente golpe si la alimentación están operando en la corriente completa y el siguiente más arriba del fusible que había era el 750mA.

Aquí es otra manera de pensar el fusible: los reguladores de tres tensión tienen un máximo de salida de 2.2Amps cada uno, vamos a decir que es donde se "funden," así que tenemos que proteger a que suceda. Aunque los transformadores son clasificados en 1.5Amps cada, digamos que cada uno puede ofrecer 2.2Amps. La ecuación anterior puede ser cambiada a: 2.2A * (22V * 2 + 5V) = 107.8VA y 107.8VA / 120V = 898mA. Necesitamos un fusible de menos, y 750mA es el valor más bajo que pude encontrar.

Algunos detalles en R1, R2, R3: Estos resistentes a servir a un propósito dual: los LEDs adecuados para indicar la potencia de luz y sirven para drenar los capacitores de 1000 uF cuando se apaga. Simples de matemáticas muestra que unos pocos miliamperios de corriente fluirá a través de estas resistencias; He usado resistencias de potencia 5W porque los tenía a mano.

Algunos detalles en R4, R5: NTE la pajina no es clara acerca de cómo el potenciómetro afecta el voltaje de salida. Que se refiere a la pajina LM317 y LM337 y asumió que las partes NTE funcionaría del mismo modo. Si usted sigue las ecuaciones de las hojas de datos, verá que la mayor resistencia de los resultados de los potenciómetros en un voltaje más alto que la salida. Esto es importante cuando está conectado el potenciómetro: ¿vuelta a la derecha la tensión de salida aumenta o disminuirlo?

Algunos detalles en D1, D2, D3, D4, D5: LM317 y LM337 fichas describen cómo diodos de protección deberían incorporarse en el diseño, para mantener los condensadores de salida de descarga en los reguladores de tensión. Mientras que los reguladores de voltaje de tres terminales son bastante baratos, tenía los diodos prácticos, así que serviría como seguro de bajo costo, a diferencia de desenroscado, desoldar y reemplazar los reguladores de tensión.

Algunos detalles sobre los voltímetros: Voltímetros de la DC son sencillos – dos cables que proporcionan energía para el voltímetro y una tercera que detecta tensión conducen, y estos voltímetros pueden leer abajo a 0 voltios, mientras son impulsados por al menos 1,2 voltios. Esto funciona bien para el voltímetro de la fuente de alimentación positiva, ya que se alimenta directamente de la fuente de tensión no regulada. El voltímetro mide la fuente de alimentación negativa, corremos en un dilema, no puede ser alimentado de la fuente no regulada de negativo, a menos que sea instalado al revés (positivo del voltímetro conectado a tierra y tierra del voltímetro conectado al lado negativo no regulado), pero entonces no podemos medir la negativa de la salida, ya que el voltímetro no es capaz de medir tensiones negativas.

En lugar de construir el trazado de circuito adicional para hacer frente a esto, la solución que se me ocurrió fue conectar la entrada de "sentido" del voltímetro a su alimentación (Vcc) y conectar el voltímetro al lado negativo. Para lograr el voltímetro en la salida de negativa, que necesitaba al cable positivo del voltímetro (Vcc) a tierra y tierra del voltímetro a la salida negativa regulada. Mientras que este método funciona, la pega es que el voltímetro pone en marcha en 1,2 voltios, por lo que no puedo leer valores (en el lado negativo) por debajo de 1,2 voltios.
