Paso 4: LEDs

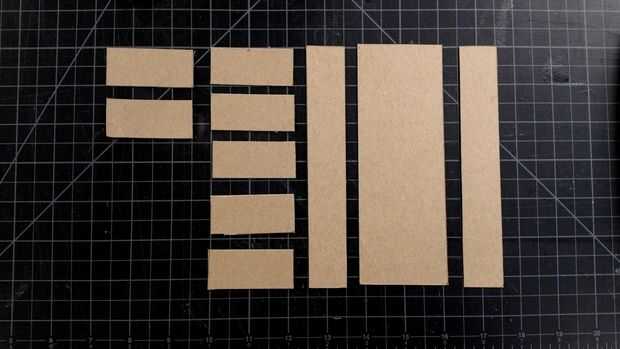

Antes de que podemos cablear los LEDs, necesitamos saber donde van a quedar en la pantalla. La configuración es que los LEDs se sientan en una caja de cartón que está en dentro de la caja de madera. Por lo tanto, empezar por cortar las piezas de cartón. Necesitarás un 2 "x 6,03" pieza, dos de 1 "x 6,03" siete más trozos algo más pequeños que 2 "x 1" y (estas son las piezas horizontales que Irán en el interior de la caja y sus dimensiones exactas dependen de cómo grueso su cartón es). Las dimensiones de la caja deben ser de 2 "x 1" x 6.03 ". (** Nota que esta dimensiones no se alinean perfectamente con lo que se muestra en las fotos. Las dimensiones de la foto son imprecisas y se editó).

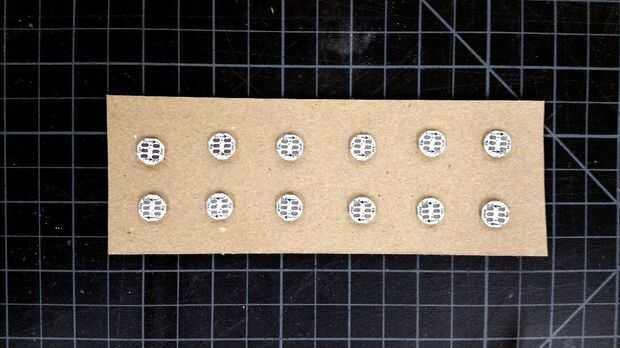

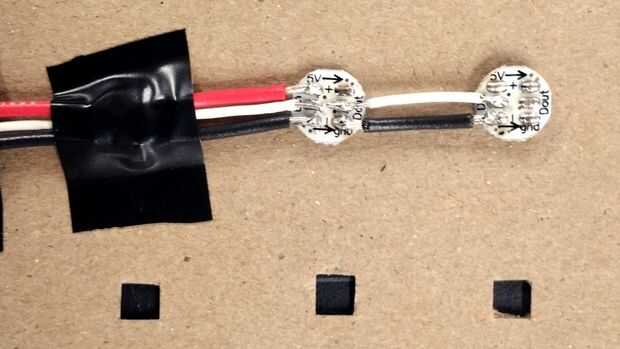

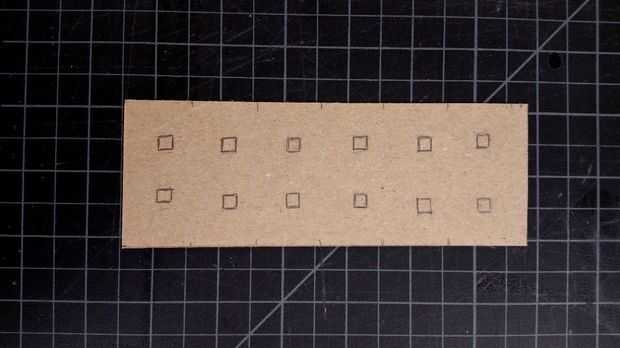

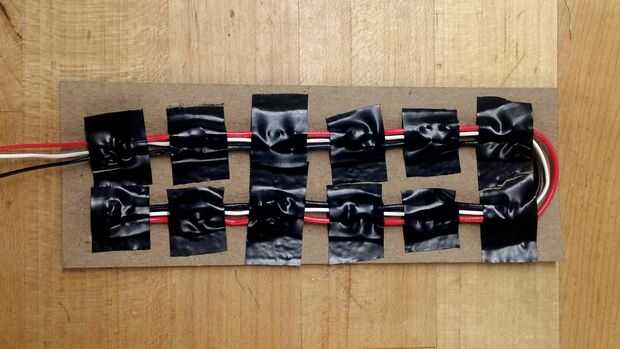

En el 2 "x 6,03" pieza de aglomerado, lay out donde debe ir el LED. Cada corte horizontal de la barra de pantalla tendrá 2 LEDS, por lo que debe tener 6 hileras de 2 LEDs espaciados uniformemente. No tiene que ser perfecto, pero pretende colocarlos como se muestra en la imagen de arriba. Cortar rectángulos pequeños sólo lo suficientemente grandes como para adaptarse a su NeoPixels (aproximadamente. 19" Plaza). Con la instalación de LEDs en este esquema, usted puede soldarlos juntos. Primero asegúrese de que los NeoPixels están apuntando en la dirección correcta. Esto significa que en la columna de la izquierda que todas las flechas en los LEDs, conviene, entonces en la columna de la derecha que todas las flechas deben estar apuntando hacia abajo. Ahora, de la soldadura junto 5V, GND y Din/duda sobre cada píxel consecutivo, como se muestra. Para la estabilidad adicional, puede cinta los LEDs sobre el cartón. Asegúrese de dejar suficiente longitud en los conductores en el primer píxel para conectar a la ONU.

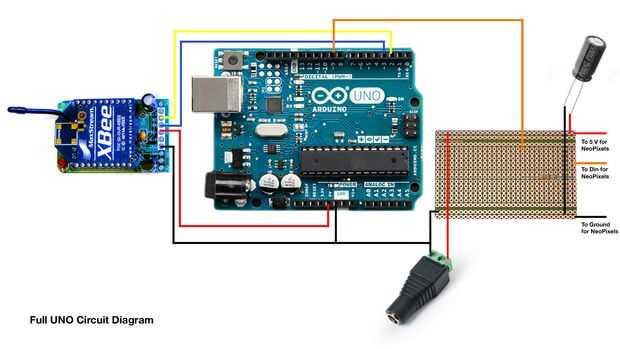

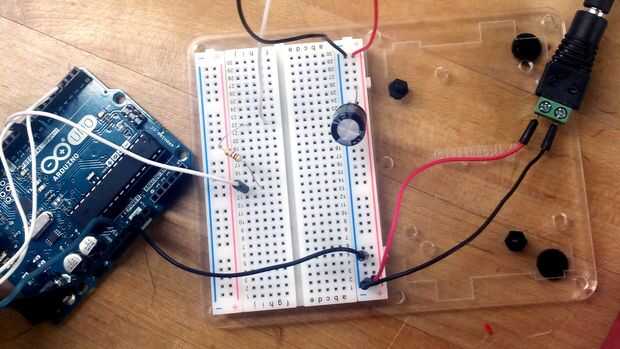

Para probar, utilizar el protoboard y el circuito que se muestra en las imágenes de instalación. Conecte la línea de estruendo de la NeoPixels al pin 9 a través de su resistencia (entre 300 y 500 Ohms). Luego conecte el condensador entre 5V y GND los plomos de la NeoPixels. También conéctelas a los extremos positivos y negativos de la toma del poder femenino. Finalmente Conecte una línea entre esta tierra y la tierra en la ONU. De energía, enchufe primero en 5V fuente de alimentación a la toma de corriente conectada a la NeoPixels, luego enchufe en UNO al ordenador. Usted puede utilizar el código de ejemplo de Arduino ejemplos > Adafruit > NeoPixels > Simple. Asegúrese de especificar que usted está usando pin 9 en la FLORA y que tiene 12 píxeles.
Para obtener más información sobre el trabajo con NeoPixels, por favor consulte Uberguide aquí: https://learn.adafruit.com/adafruit-neopixel-uberguide/best-practices de Adafruit
