Interconexión de un micrómetro Digital a un Arduino y Monitor VGA

Actualización: Igaging serie del origen utilice un cable Mitutoyo y salida del flujo de datos de bit Mitutoyo 52. El código y esquemas a continuación trabajo con SPC Digimatic calibradores, micrómetros, marcar indicadores y escalas de ambas empresas.

Discutir una variedad de formatos de datos e interfaces para todos los microcontroladores del fabricante y SPC activado sistemas de medición, como escalas, micrómetros, calibradores, indicadores del dial y más.

https://groups.Yahoo.com/neo/Groups/spc_dro/

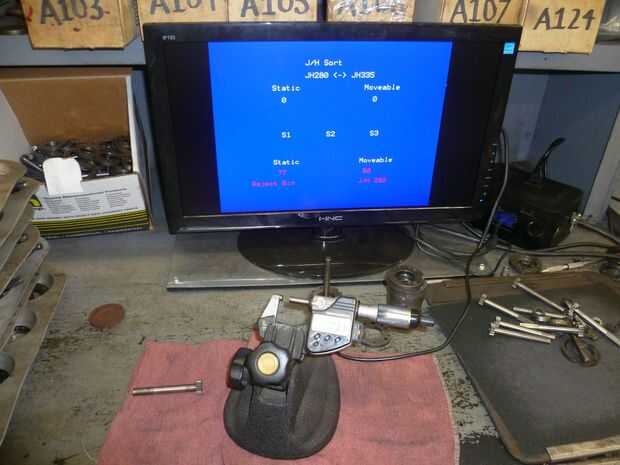

Teníamos un proyecto que requiere conexión a un micrómetro digital con un conector de salida de datos. La idea era conectar un microcontrolador con el micrómetro, para leer las mediciones y tomar decisiones basadas en las lecturas. Los micrómetros que se hacen por Mitutoyo y tienen un flujo de datos de 52 carácter funky en orden bit inverso. El microcontrolador que hemos elegido es el Arduino, y utilizamos una D 4 sistemas uVGA-II salida serie del Arduino y mostrar en un monitor VGA.

Ordenar un kit del interfaz precompilados:

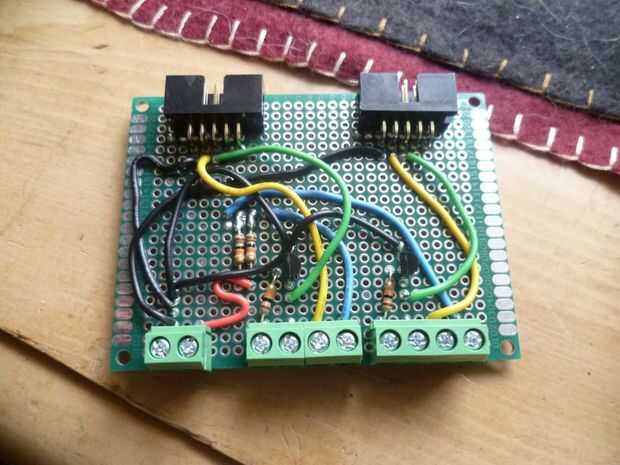

Protoboard
hombre envuelto encabezado para cable mitutoyo
PN2222A
(2) 10 k Ohm resistencias
Jefe varón del pin 6 (cables para Arduino)

Componentes principales:

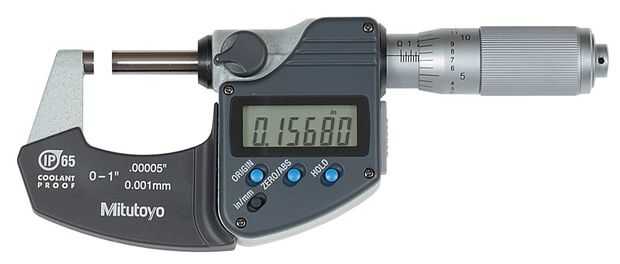

Mitutoyo-335 293 refrigerante prueba LCD micrómetro, dedal de fricción, 0-1"/ 0-25.4 mm gama, 0.001mm/0.00005" graduación +/-0,00005" precisión, salida SPC

y

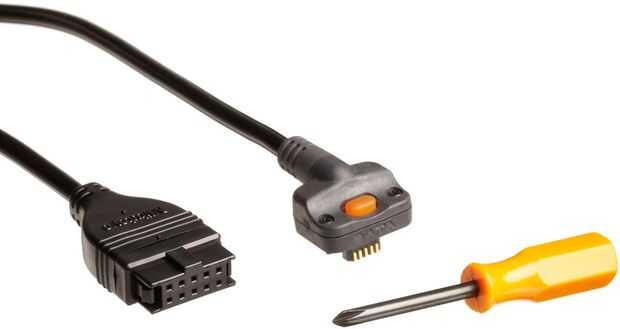

Mitutoyo 05CZA662, Digimatic Cable, 40", con datos de Switch para micrómetros de prueba de refrigerante

O

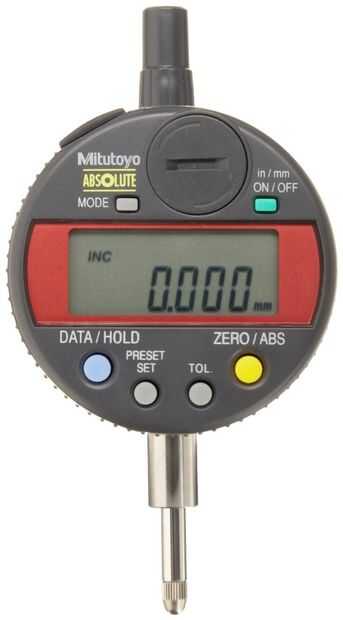

Mitutoyo Absolute Digimatic LCD indicador ID-C, tipo de cálculo, pulgadas, #4-48 UNF rosca, diámetro de tallo de 0,375"

O

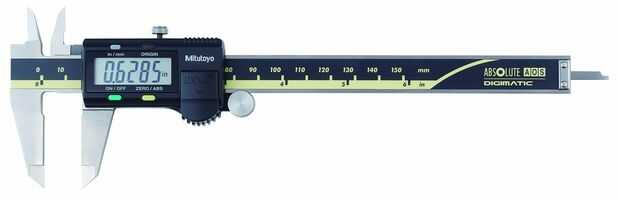

Mitutoyo 500-171-30 avanzado in situ Sensor calibrador Digital de escala absoluta de 0-6 "gama

O

Mitutoyo 572-211-20, unidad de la escala Horizontal de Digimatic, 0 -6 "X.0005" / 0.01 mm, con salida

Controlador de gráficos de PICASO QVGA/VGA/WVGA de µVGA-II(SGC)

Arduino Mega o compatible

Protoshield recomendada

2 transistores PN2222A
resistencias de cuatro 10 k ohmios
cabecera cubierta 2 x 5
un botón de pulsación momentánea
