HARDWARE UTILIZADO:
1) Arduino UNO w/ATmega328P
2) 3 ejes breakout de acelerómetro
3) tarjeta SD
4) SD tarjeta breakout w nivel de cambio de circuito
5) LED
CÓMO FUNCIONA:

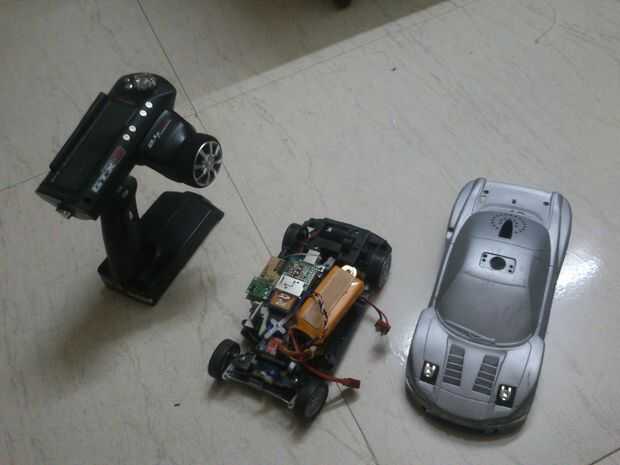

Básicamente, el sistema utiliza un acelerómetro para medir la fuerza g y una tarjeta SD para almacenar los datos. Un Arduino UNO es utilizado para procesar los datos procedentes del acelerómetro y guardarlo en una tarjeta SD. El sistema fue desarrollado originalmente para tuning y rendimiento optimización de configuración en coches RC. Hace uso de Ch3 en el Rx para iniciar o terminar la secuencia de registro de datos, que significa que tendrá un radio de tres canales para hacer este trabajo. Sin embargo, si estás familiarizado con Arduino, fácilmente puede modificar el código para sustituir las acciones de control apropiadas y felizmente usarlo donde sea y con lo que usted quiere.
Técnicamente, estoy usando un acelerómetro de 3 ejes ADXL335 que puede medir hasta +/-3g. No tiene una resolución impresionante, pero me parece lo suficientemente bueno para mi aplicación. El sistema lee los datos de los tres ejes, que significa que puede medir una cantidad decente de datos útiles.
En coches del RC, las curvas, las fuerzas de avance y reversa aceleración, las fuerzas de ruptura/colisión, choques verticales y suspensión amortiguación análisis de datos pueden ser adquiridos. Todos estos datos está registrados en la tarjeta SD en archivos .txt independiente para cada eje.
