Paso 3: XBee Radios

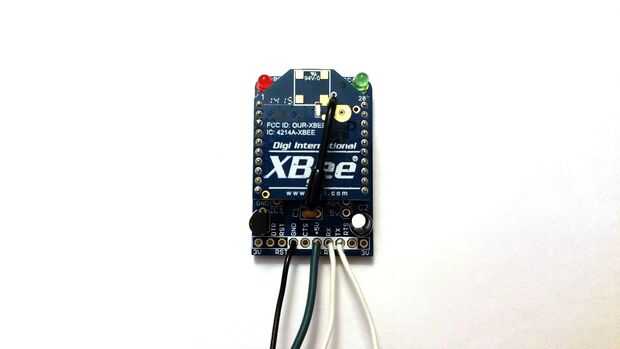

Siguiente es el momento de conectar las Radios XBee. Para conectar los módulos XBee a los adaptadores XBee, puedes seguir esta guía: https://learn.adafruit.com/xbee-radios/solder-it. Hacer esto para ambos Xbees. Uno de los XBees se unirá a la FLORA y el otro a la ONU. Vamos a empezar con la FLORA.

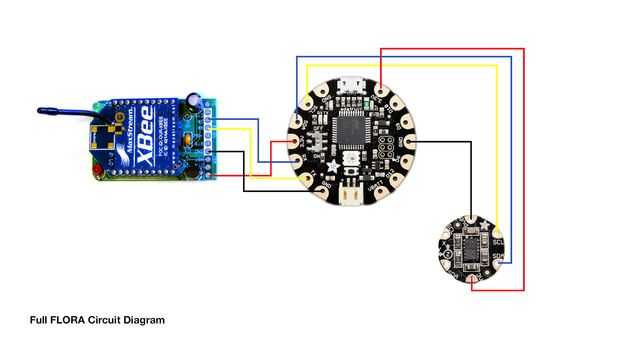

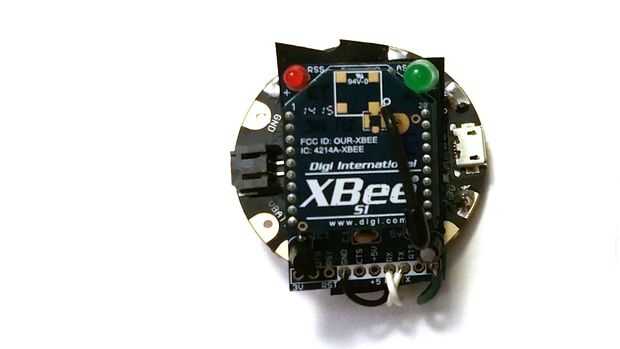

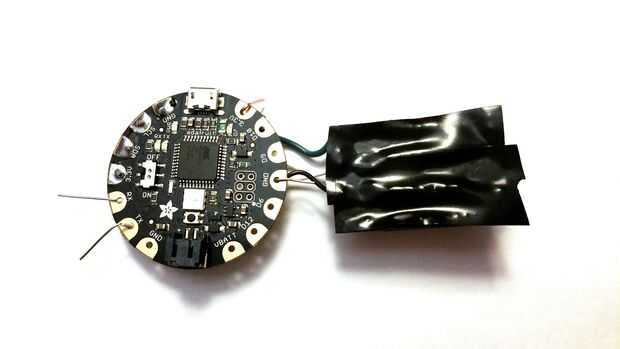

Enlazar los 3 V y pines GND entre los XBee y FLORA, como hiciste con el acelerómetro. Además de esto, usted necesitará enganchar la RX en el XBee a la TX en la FLORA y la TX en elXBee a la RX en la FLORA. La inversión aquí es debido al modo de comunicación. La FLORA está transmitiendo a lo XBee, así el transmisor sobre la FLORA está conectado al receptor en el XBee. Con el fin de reducir al mínimo el espacio de tu circuito, cable el XBee tal que puede poner en la parte superior de la FLORA (el lado opuesto del acelerómetro). Debe añadir cinta aislante en la parte inferior de lo XBee para evitar cortocircuitos.

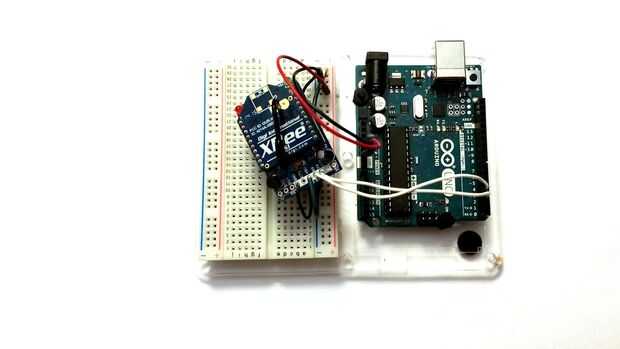

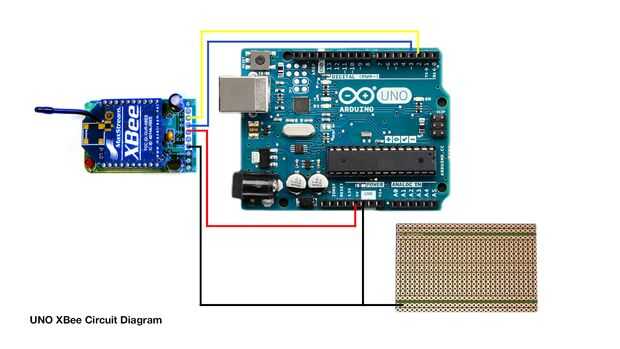

A continuación, debe conectarse el segundo XBee a la ONU. Esta vez a conectar los 5 V en el XBee a 5 V en la ONU y conecte a GND. Adicionalmente el código siempre debe RX conectar TX y pin 3 al pin 2. Puede probar con un protoboard sin soldadura, como se muestra en la imagen, si desea. O usted puede ir por delante una soldadura sobre la placa soldada.
Ahora es el momento para probar que la transmisión entre el XBees están trabajando. Usted puede hacer esto con los archivos adjuntos. Primero, cargar el código de FLORA sobre la FLORA, desenchufe, luego cargar el código de UNO en la ONU. Prueba, el poder la FLORA con su batería lipoly y guardar el UNO conectado a la computadora. Abra al monitor de serie en el equipo. Después de 5 segundos, si la transmisión si funciona correctamente, debe leer "Transmisión recibida."
Si no se carga la batería lipoly, simplemente conéctelo al cargador USB en la lista de materiales e Inserte el cargador en cualquier puerto usb.
