Transceptor de canal DMX 4 (2 / 24 paso)

Paso 2: Haga: lista de piezas

Vamos a hacer que usted tenga todas las partes. También puede tomar estas piezas de mouser - cada parte en el esquema tiene parte de mouser # (el formato de archivo es ExpressPCB)

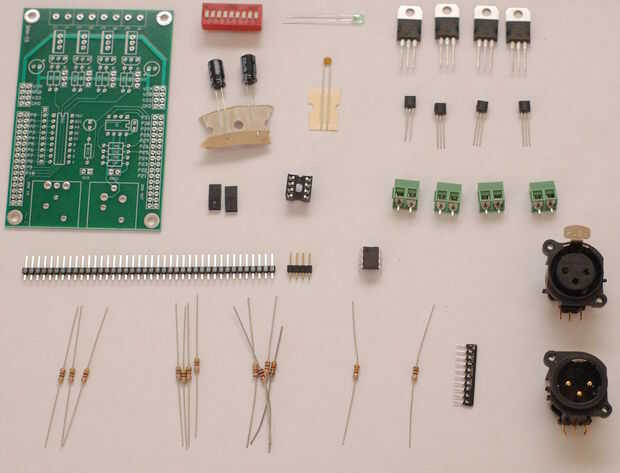

Lista de piezas

  • DMX IO PCB
  • 9 colocar mil 300 DIP switch
  • LED 3mm verde
  • 4 x punta de 125 transistores
  • Condensadores electrolíticos 2 x 200uF
  • 1 x condensador cerámico Radial .1uF
  • 2 x desviación puentes
  • 8 pin DIP Socket
  • 56 pin Headers
  • 4 x 2N3904 transistores
  • Bloques de Terminal de posición 4 x 2
  • RS485 / RS422 Transceiver IC
  • Red de resistencia de Busse pin 10 (10 k ohmios)
  • XLR3 Macho
  • XLR3 Hembra
  • 3 x 4,7 k ohmios resistencia (amarillo - violeta - rojo)
  • 4 x 470 ohm Resistor (amarillo - violeta - marrón)
  • 4 x 1 k ohmios resistencia (marrón - negro - rojo)
  • 1 x 330 ohm Resistor (naranja - naranja - marrón)
  • 1 x 120 ohm Resistor (marrón - rojo - marrón)
