Transceptor de LED

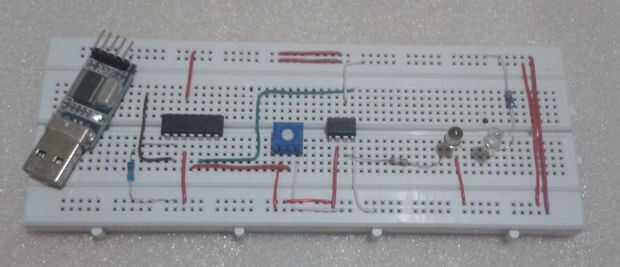

Transceptor de LED es una combinación de una transmisión de circuito y un circuito de recepción. Utiliza un LED para transmitir el flujo de bits sobre un canal. En nuestro caso estamos utilizando LEDs claro para pasar un flujo de bits de un ordenador a otro a través del aire.

Vamos a obtener para el proyecto y discutir cosas importantes allí. Para construir el circuito, necesitamos varias partes;

  • LM339 OpAmp (comparador)
  • LM386 OpAmp (amplificador de ganancia 20)
  • Transistor de la foto (ST1KLA)
  • LED claro (azul o rojo preferible)
  • 3,9 k resistencia
  • 3,3 k resistencia
  • Resistencia 330
  • Conjunto de cables
  • Un tablero de proto
  • cuadrados ajuste el potenciómetro de 10k
  • Módulo RS232
  • 4 x masculino a los cables de puente mujer

Aparte de éstos, necesita un multímetro para depurar tu circuito y para unos y un cortador de alambre (o una tijera)

Lo primero que tienes que hacer es identificar la estructura del pin del OpAmp ICs...
