48 canales Mono / 16 canal RGB LED controlador

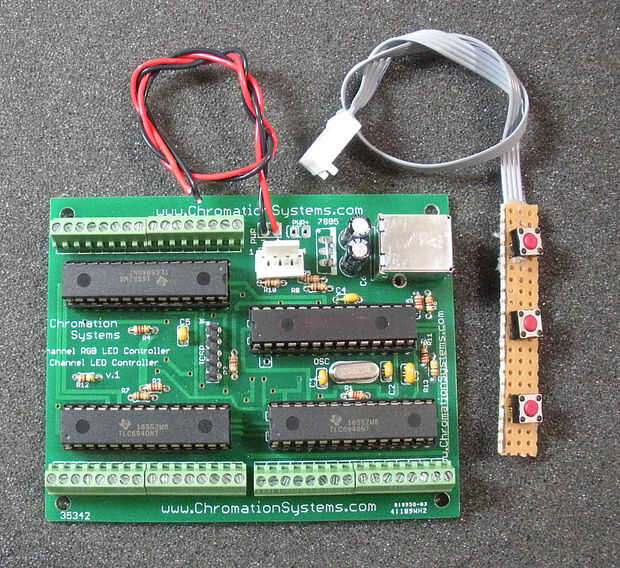

la 48 canales Mono/16 RGB LED controlador de canal por Chromation sistemas puede utilizarse de forma independiente 48 grupos/canales de control (hasta 120ma por grupo de LEDs de color mono) o 16 grupos/canales de ánodo común LEDs RGB. Utiliza 3 x drivers TLC5940 LED controlados con un microcontrolador PIC 18F2550. El PIC funciona a 48mhz, tiene conectividad USB y controles de los conductores a través de una interfaz SPI modificado. El firmware por defecto utiliza PWM de 8 bits (256 niveles) y tiene una frecuencia PWM de 1,5 khz. Todos los ánodos LED se conectan en paralelo y los cátodos están conectados al controlador como las salidas de corriente del fregadero. Hay 3 opciones de conexión para el LED, directo para soldar, atornillar regletas y cajas de cabezales.

Hay dos tipos de Firmware compatible con diferentes software que interactúa con ellos, el software se utiliza para crear una multitud de patrones de medida y ajustes y subir al controlador para funcione por sí mismo sin una conexión de equipo.
Elegir entre: Para Control de LED RGB, Chromation sistemas ColorMotion Software o para el control del único Color LEDs(regular) Chromation sistemas MonoMotion Software puede utilizarse.

Utilizando la versión completa de MonoMotion o ColorMotion firmware o cualquier tipo de firmware Demo permite el control vivo del dispositivo USB vía puerto COM(serial) emulado. Datos en tiempo real que se pueden transmitir al dispositivo muy rápido, más de 100 fotogramas por segundo.  Código de procesamiento de muestra para el Control del modo de vivir se puede encontrar en la página de Software de demostración de RGB .

Visite www.ChromationSystems.com/48channled.html para más información, actualizaciones y descargas.

Para la mayoría de la información por favor ver/descargar La hoja de datos
