Paso 24: Arma de la torrecilla

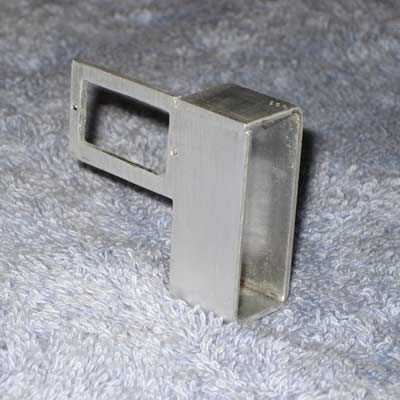

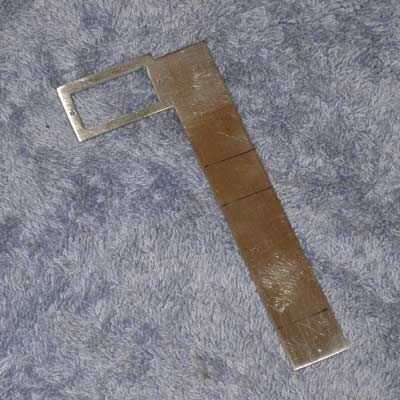

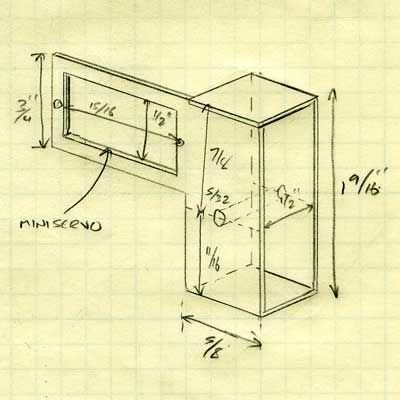

La pistola de montaje es un rectángulo de aluminio de 4-1/8 "x 5/8" doblado en una caja estrecha, con una ficha para el servo de elevación del arma. Su doblado y el empalme soldado con autógena JB. Un agujero de 5/32" perforado a través de es para el eje de pivote de la pistola. Al doblar es importante preservar el espacio interno de 1/2" de lo contrario no cabe el barril del arma.

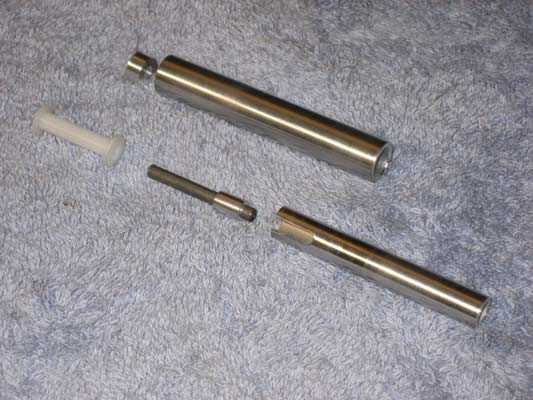

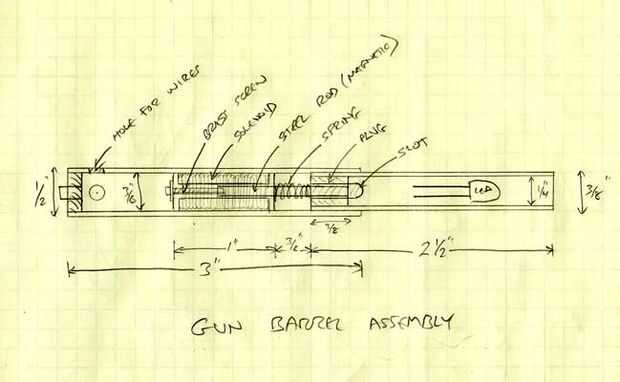

El cañón está formado por dos piezas de tubo de aluminio. Un tubo de 1/2" y un pulido más pequeñas 3/8" tubo que se desliza suavemente dentro.
Un solenoide se encuentra dentro del tubo más grande y tira el más pequeño hacia el interior para simular el fuego del cañón. Combinado con un LED amarillo ultra brillante, módulo de sonido WTV020-SD & Railmaster DHB8 2W 8 ohm altavoz de miniatura (w/caja), el efecto es bastante bueno!
Datos de
Uno de los extremos del tubo más pequeño es conectado. Conecta el enchufe de 1.5" pedazo de 1/8" varilla de acero para el tubo más pequeño. Asegúrese de que puede pegar un imán a la barra. Perforar un agujero de poca profundidad 1/16" en un toque final y 2-56tpi. JB-suelde con autógena el tubo, conector y barra.
Me encargo había fabricado un solenoide de 1" en el torno, formando la bobina 3/8" diámetro varilla plástico Acetal.
Resultó muy flexible, así que primero un agujero de 5/32 fue perforado a través del centro, a continuación, inserta una varilla de acero. A continuación una sección de centro larga de 7/8" fue dado vuelta abajo formando la bobina. Alambre revestido de goma laca es firmemente enrollado en la bobina y envuelto con cinta adhesiva.

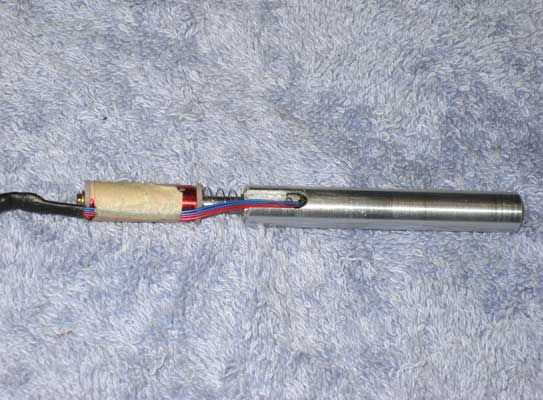

Deslice la barra de acero de la más pequeño tubo a través de un resorte débil y en el núcleo del solenoide. Dispone de una 1/2" latón largo tornillo (2-56) y arandela en los otros hilos de final en la barra de acero. Cuando el solenoide se energiza, se retrae el tubo de aluminio. Cuando se libera, los empujes de la primavera el tubo vuelve a salir.
El tubo más pequeño también contiene un LED amarillo ultra brillante. Doblado el cableado LED para reducir el barril torcer y vinculante.

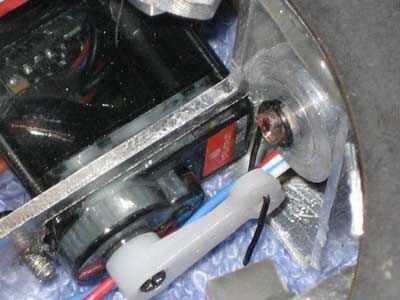

La pistola es insertada en el Monte y equipada con un eje de 1" de Mecano. Unos collares de Mecano lo mantiene en su lugar.
