Torre tanque de vapor (16 / 28 paso)

Paso 16: Silbato

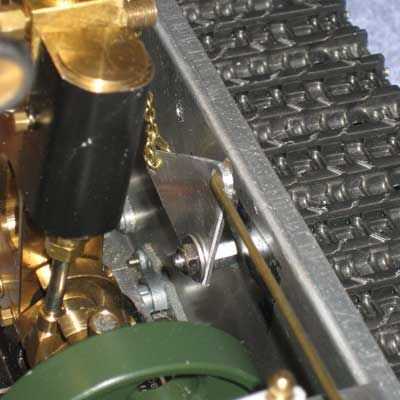

Un simple triángulo de aluminio redirecciones silbato servo movimiento. La esquina está anclada al chasis. Cuando el servo remolcadores horizontalmente, la otra esquina se mueve verticalmente.

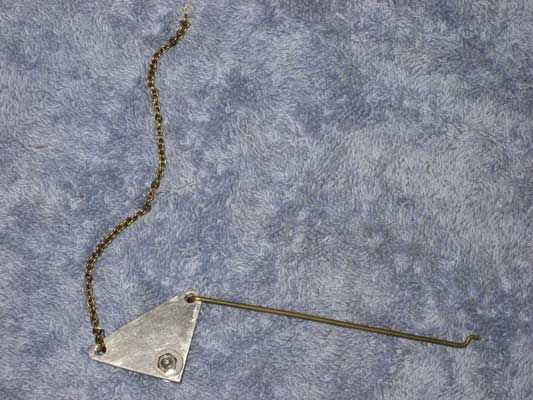

Un trozo de cadena de cobre amarillo conecta el triángulo y el silbato. La cadena no debe estar demasiado floja para evitar tocar el motor cercano.

Algunos 1/16" varilla de latón se utiliza como la varilla de control del servo, con s-curvas en ambos extremos.

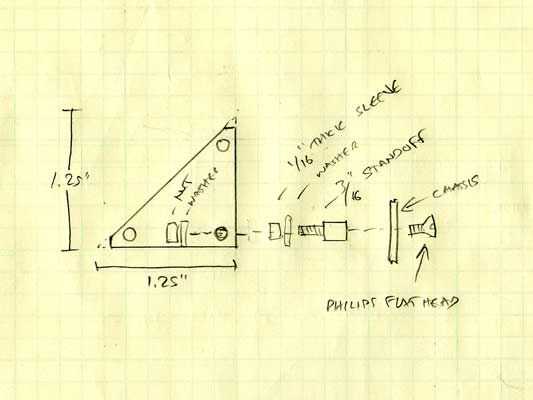

Para montar al chasis, usé un enfrentamiento de 3/16", un par de arandelas y manga para apretar la tuerca contra dejando el soporte gire libremente.
