Torre tanque de vapor (19 / 28 paso)

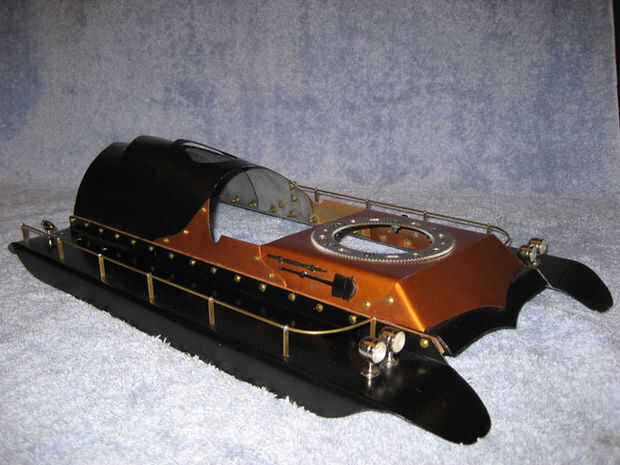

Paso 19: Cuerpo frente

Primero hice una pieza en forma de u de una hoja de aluminio de 4 "x 7" 6061. Cubre el tanque de combustible y apoya la torreta. Tiene un orificio de diámetro de 2-3/4"(basado en un engranaje de anillo del Meccano) para limpiar la válvula del tanque de combustible, engranajes de la torreta, cableado para la torreta, etc.... El aluminio 6061 junto con el engranaje de anillo de acero es lo suficientemente fuerte.

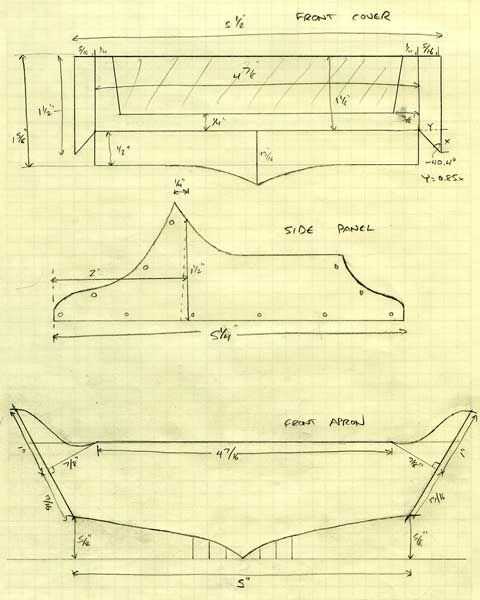

Diseño de los paneles frontales restantes tomó un tiempo a la carne hacia fuera. Montón de prototipos con papel, cartulina y cinta. es decir: corte, doblez, grabar de nuevo un poco, repetir, etc.... Bocetos muestran mi diseño final. Una vez que la forma del panel lateral era final, seguía la curva sobre la cáscara de la langosta más frente.

2-56 x 1/2" bronce pernos hexagonales, arandelas y tuercas de mantener todo junto menos el delantal frontal. Se lleva a cabo con 2 x 3/16 " hexagonales tornillos de latón para acceso de la batería.

Pintura

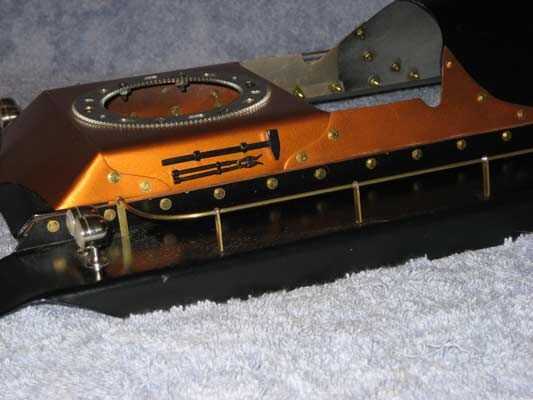

Esmalte de alta temperatura motor fue utilizado para pintar el cuerpo. El aluminio es arena, lavado y lavado con jabón y agua (eliminación de aceites), enjuagarse, secado, luego imprimación aplicada inmediatamente. Pintura no se pega al aluminio, para que lijado proporciona una adherencia mecánica. Una vez seca la imprimación, la parte posterior fue pintada con múltiples capas de la parte frontal un naranja metálico cobre quemado y semi-gloss negro.

Trim

Encontré algunos metal King Tiger accesorios para tanques en eBay (pala, martillo, etc...). Éstos fueron pintados, los agujeros perforados y luego JB-soldado con autógena en el cuerpo de montaje.

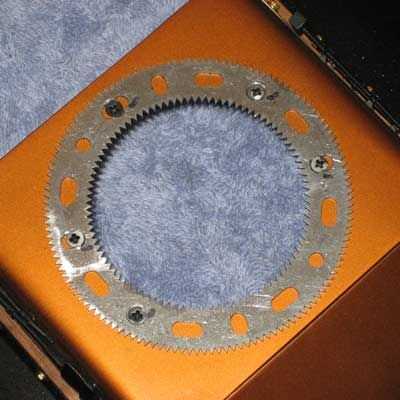

Engranaje de anillo

Después de la pintura completamente seca, 3.5" diámetro del engranaje de anillo de Meccano (133T/95T, parte M180) fue unido al panel en forma de u que cubre el tanque de combustible. Utilicé a tornillos de máquina de cabeza plana con orificios avellanados en el anillo de engranaje Philips. Es importante la superficie del engranaje de anillo bastante suave para la torreta para sentarse correctamente.
