Torre tanque de vapor (13 / 28 paso)

Paso 13: Colector de vapor

Vapor de la caldera se necesita para llegar a los motores, silbato y lubricador de la dislocación. Así que fabrica un colector de latón.

Usé un torno pequeño para esta porción. Sin embargo, podría utilizar una prensa del taladro y herramientas de mano si cuidado. Una prensa del taladro es importante para mantener los agujeros recta y control de la profundidad. Gafas de seguridad y no tener nunca una pieza de trabajo a mano.

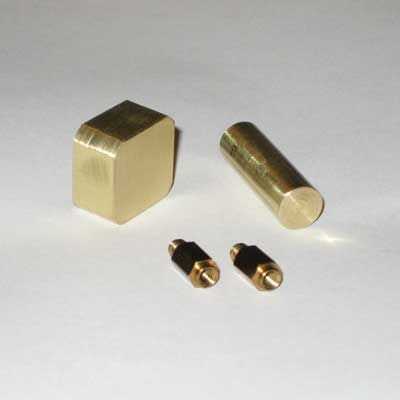

Comenzar con 5/8" varilla de latón cuadrado y corte 3/8" grueso. Limpiar las caras y redondear las esquinas si te gusta.

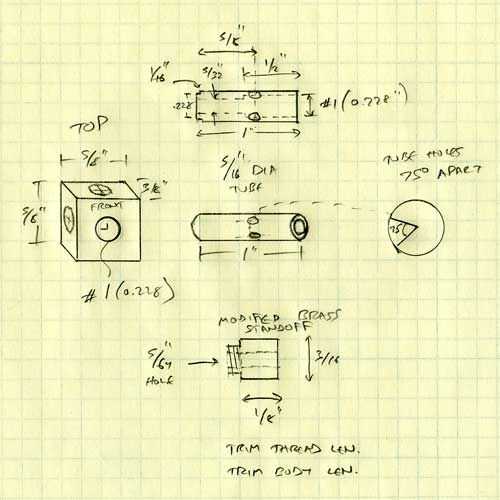

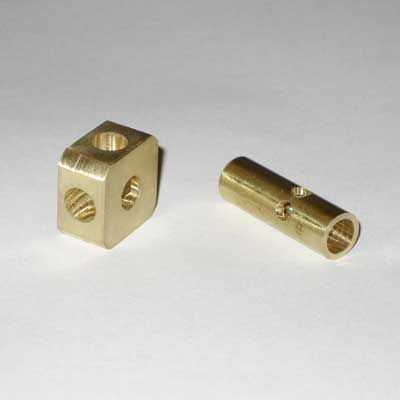

Perforaciones #1 (0,228") en los centros de dos caras y una cara. Ir a medio camino a través de así que se unen dentro. Los orificios laterales conectan a la caldera y el vapor silba y son roscados 1/4-40tpi. La cara se conecta a un 1" largo 5/16" diámetro del tubo de cobre.

El tubo colector es hecho de varilla de latón macizo y perforado 5/32" a través del centro. Un extremo es #1 (0,228") a mitad de camino perforado profundo para el lubricador de la dislocación y roscados de 1/4-40tpi. Gire el extremo opuesto hasta diámetro ~0.227 para que encaje perfectamente en la Plaza de latón.

Perfore dos agujeros de #38 (0,1") para el motor de alimentación pipas, unos 5/8" a lo largo del tubo colector. Los orificios del espacio ~ 75 grados aparte y 6-32tpi aprovechado.

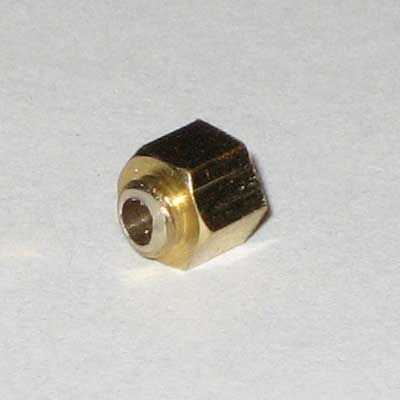

Tomar dos separadores de latón con rosca 6-32 y perforar (5/64"). Recortar el cuerpo soporte a 1/8" longitud, y roscas para agarrar apenas--no quiero los hilos separadores de ir demasiado lejos en el tubo de latón. Los separadores roscados que soldar los tubos de cobre más fáciles después.

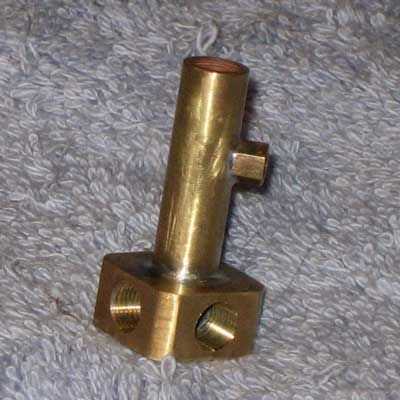

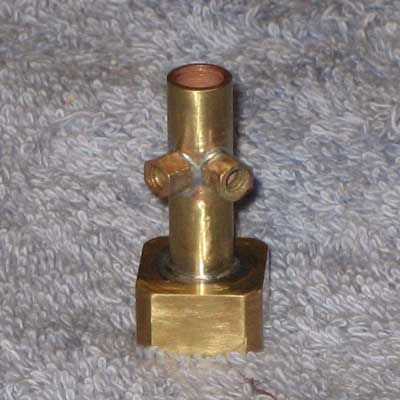

Por último, los separadores, tubo de cobre amarillo y cuadrado de latón son plata soldadas juntas.

por cierto, el propósito del alesaje caminado a través del tubo de latón es minimizar vapor aceite metiendo el pito. Una Ucrania: no meterse eso.
