Torre tanque de vapor (20 / 28 paso)

Paso 20: Cuerpo defensas

Las defensas de la pista se hacen de 3 "x 18" tiras de 0,032" 6061 aluminio. He utilizado el aluminio más fuerte aquí ya que las defensas están expuestas al abuso.

Usé una flexión freno para hacer un reborde de 3/8" en el borde interno y 5/8" en el exterior. Las pistas de chasis son 2" de ancho, por lo que determina el ancho de centro.

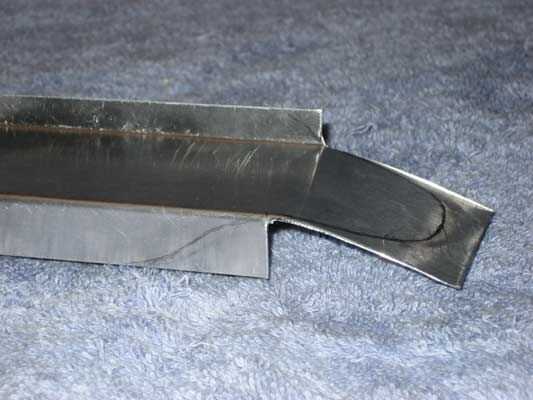

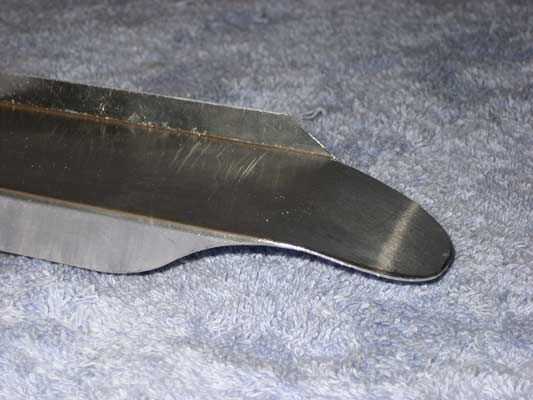

Quitar un par de pulgadas de brida de la frente/parte posterior permite formar el guardabarros. Bosquejó una suave curva que terminó en el reborde externo, áspero cortar con unas tijeras de metal y presentó los bordes lisos.

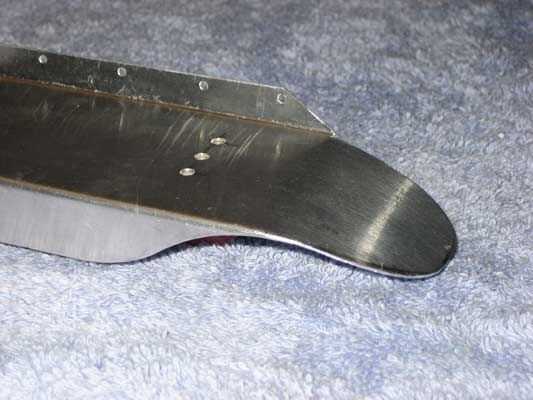

Se trazaron los agujeros de las tiras de caoba al armar el cuerpo y 3/32" perforado. Mantuve la caoba tiras en la versión final para agregar extra ancho y realzar la mirada. Loctite asegura las tuercas 2-56 durante el montaje final.

Los pasamanos están hechos de varilla de latón de barras planas de 15 mm y 1/16". Los montantes se colocan cada 2 a 2-1/4" a lo largo de la defensa, flexión en antes de las linternas. Taladre los orificios de montaje insertar barra ficha de montaje y con unas pinzas para fijar la torcedura.

Agujeros para la cabeza/cola luces fueron marcados y perforados. Los faros son STE162 Gimbaled & proyectores claro fijo. La cola enciende luces de navegación de estilo de viñeta de STE152.
