Tiras de LED de Phone Remote-Controlled inalámbrico: RasPi con conductor Fadecandy con WS2811/WS2812 direccionable LED tiras con TouchOSC Smartphone App con el Iphone o el Droid (8 / 16 paso)

Paso 8: Preparación de la tira del LED

La mayoría fabricantes de tira de LED tienen las tiras vienen en tramos de 5 metros por lo tanto más que probable que usted tendrá que hacer algún trabajo de preparación para obtener tus tiras de LED en la configuración que desee.

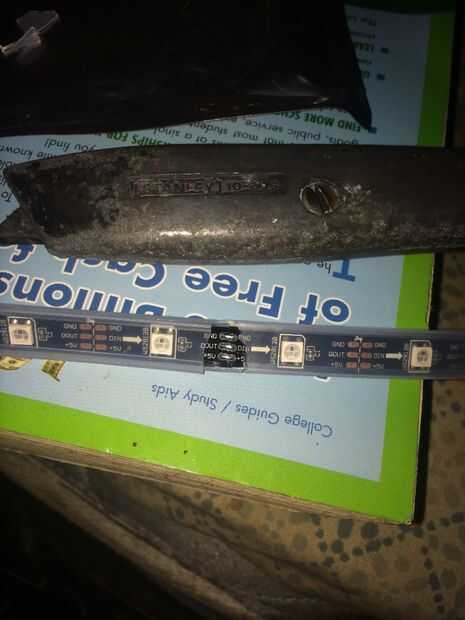

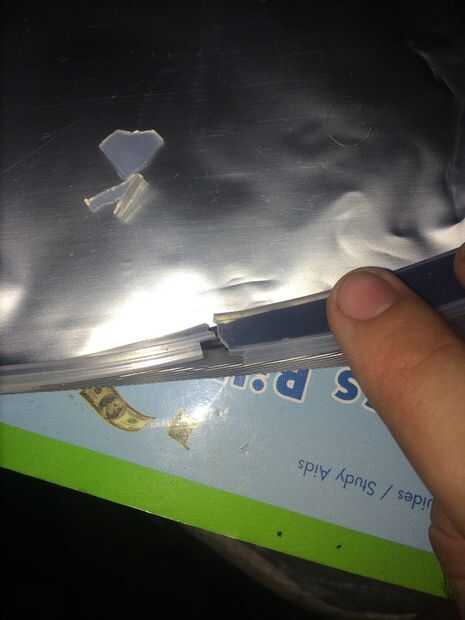

Las tiras de LED WS2801 se pueden cortar después de cada LED y las secciones de 1 metro se sueldan juntos de la fábrica a intervalos de 1 metro. Usé cortadores de alambre inclinados para cortar las cubiertas de la tira de silicona (teniendo cuidado de no cortar las tiras). Recortar aproximadamente 0.5" desde el extremo en la parte superior para que tendría espacio para las conexiones de la soldadura.

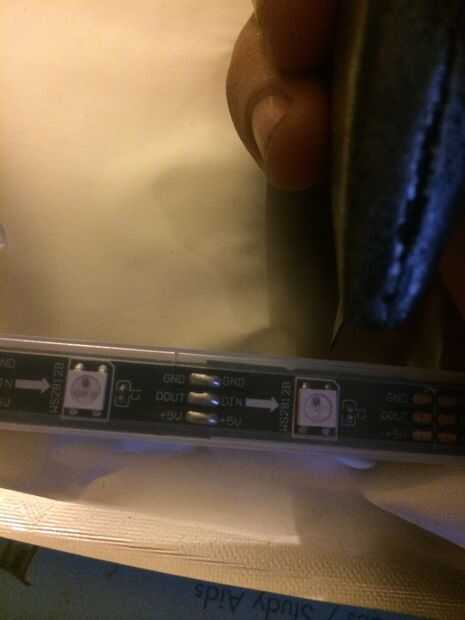

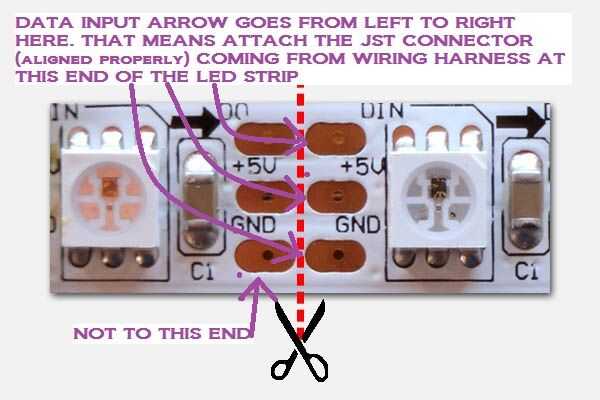

Para entrar en las 3 tiras de 2 metros separadas que quería, que tuve que cortar 2 tramos de 2 metros de la sección de 5 metros que tengo, luego soldar entre sí las secciones restantes de 1 metro 2. Usted querrá asegurarse de que tiene la flecha de datos en el lado de la entrada va abajo de la tira (que es la dirección de datos Irán y no funcionará correctamente en caso contrario).

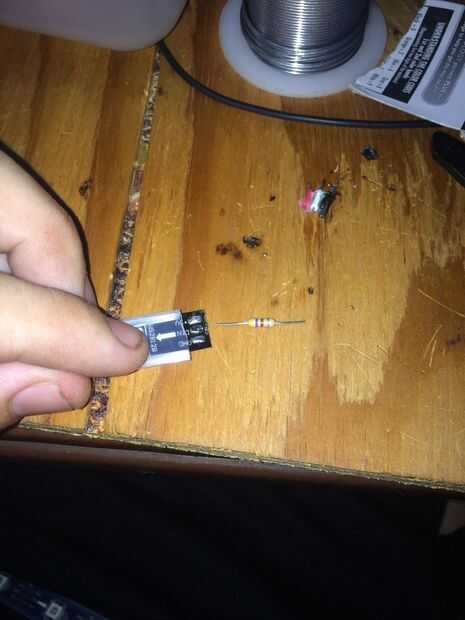

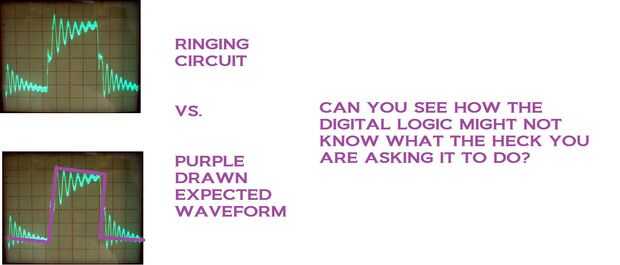

Adafruit recomienda una resistencia de 470 Ω soldada a la entrada de datos de cada tira de LED. Esta razón de esta resistencia es exaplained por la teoría de la línea de transmisión. Cuando la entrada y salida de una línea de transmisión no se combinan, se forma una onda de energía de no absolutamente todos la señal transferencia al lugar de destino. Este exceso de potencia refleja hacia abajo la línea de transmisión hacia la entrada y puede continuar a hacerlo una y otra vez hasta que esa reflexión posiblemente pequeña bolas de nieve causando "sonando". Sonar es una oscilación de lo que debe ser un valor constante, que puede conducir a la detección de bordes malinterpretada (como digital quiere que ya sea 1 o 0) y por lo tanto circuito inesperado comportamiento. La resistencia ayuda a emparejar de la impedancia provocada por la resistencia de trazas de cobre sobre una longitud (así como el desajuste de impedancia de lógica) y forma una división de voltaje que ayuda a suprimir el fenómeno de la llamada.
