Paso 9: JST conectores

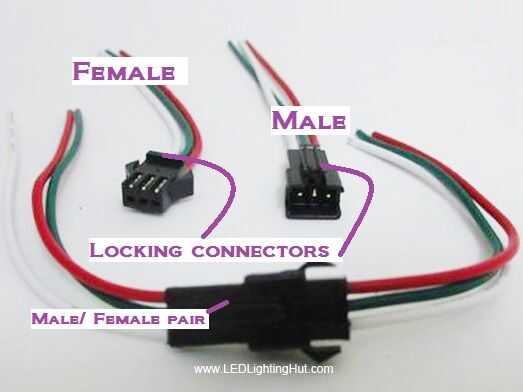

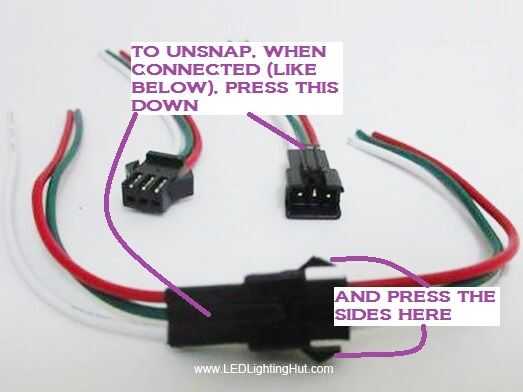

Para que el sistema modular de todo y que se capaz de tomarse aparte, conectores de 3 pines JST se utilizan. Los 3 pernos para el voltaje positivo, datos y en las tiras.

~ Tendrá que ser uno en cada tira de LED por lo que puede ser desconectado (3 para mi proyecto):

  • Mantenga el extremo macho de conectores lado tira LED. Carga se acumula en los puntos, y quiere del lado de alimentación del circuito (especialmente con circuitos de alto amperaje).
  • Asegúrese de que usted orientar todos los conectores del mismo modo en relación con el lado de la entrada de su matriz de LED.
  • No quieres energía reversa & tierra accidentalmente debido a un conector es siempre hacia atrás. Circuitos integrados generalmente puede hundirse más corriente que puede fuente (absorben más de lo que puede poner hacia fuera) y son mejores en el manejo de subidas en el fregadero mejor dirección. Son garantía de las cosas no salen en eso jaja mejor de protección (insertar South Park 'Yer gunna tienen un mal momento').
  • Yo también quería ser capaz de separar y utilizar el controlador de Fadecandy / controlador con otro sistema en el futuro (varios Fadecandy controladores de montones y montones de luces bastante). Esto ha añadido 2 más JST conectores 3 pines para tierra y para los datos de fractura de Fadecandy.
  • Añadiendo estas permiten que los arneses de cableado ser modular (Desconecte el conector JST, líneas de energía de conseguir fuera del bloque de distribución snapable y su cableado es freeeee y transportables).

** 5 JSTConnectors par macho / hembra para mi proyecto 3 tira hasta ahora (1 para la energía; 1 para tierra; 3 para 3 tiras de LED)
