Tiras de LED de Phone Remote-Controlled inalámbrico: RasPi con conductor Fadecandy con WS2811/WS2812 direccionable LED tiras con TouchOSC Smartphone App con el Iphone o el Droid (10 / 16 paso)

Paso 10: Todas las conexiones de soldadura

Esto es probablemente la mayor mano de obra intensiva parte de este proyecto (la excepción es tal vez el tiempo para efectos que se ven muy bien en el programa de Python).

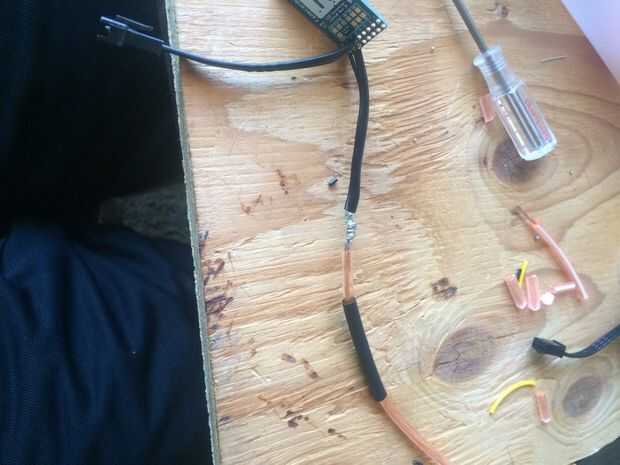

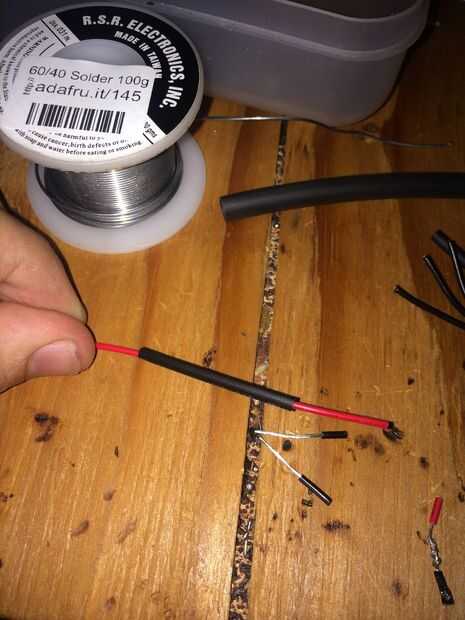

Nota: Usted debe preparar a su-tubería encogible ahora si quieres usarlo como en las fotos (no se puede agregar que una vez su bonita conexiones son todos soldados juntos!)

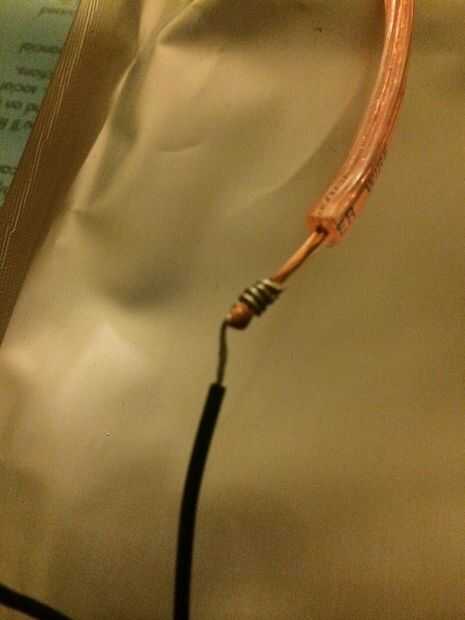

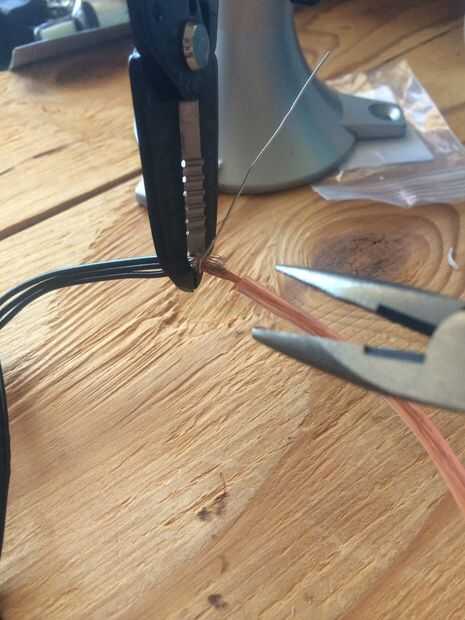

También Nota: Método utilizado para la conexión de dos cables separados bien la soldadura. Se llama un "empalme de liniero". Google que la diversión y el uso que para siempre. Hace agradable conexiones resistente que son difíciles de tirar aparte pre-soldadura por no hablar de post!

INCITACIÓN AQUÍ ***

Conexiones para soldar:

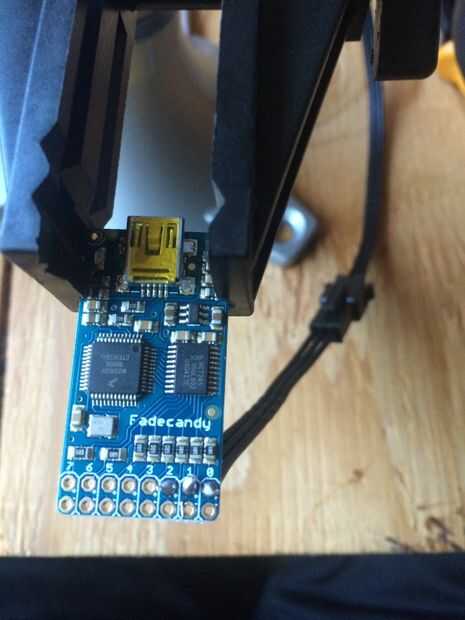

Fadecandy GND de cada canal (cada canal puede tener hasta 64 LEDs) -> conector de 3 pines JST

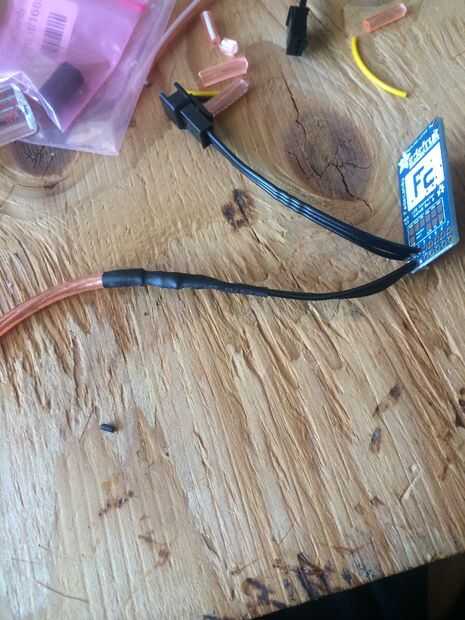

JST 3 pines de GND Fadecandy para calibre 12 (calibre 12 es encajado en el bloque de distribución)
Fadecandy datos -> JST 3-pin

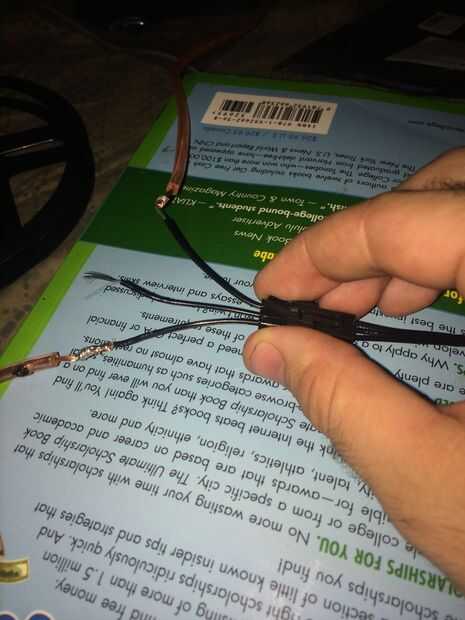

JST 3 pines de datos a 3 calibre 22 separados (en esta gama al menos: 18-24awg) carreras que tienen que ser tan larga como quieras los LED de la caja. Trate de mantenerlo lo más corto posible. He visto las complicaciones se presentan con datos que no se transmiten bien una vez la persona más allá de cerca de 6 pies.

Luego cada tira de LED se necesita:

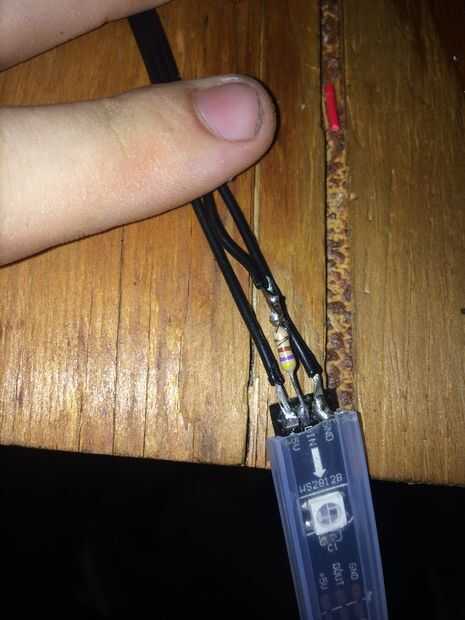

Resistor Ω 470 -> entrada de datos
3 pines JST -> resistencia, con otros dos cables que van a
-> positivo y
-> terreno

Y finalmente desea calibre 12 funciona (igual a la longitud del cable de datos)

Para realmente reduciendo el encogimiento del calor que tuve que usar un secador de pelo. Un arte secador funciona mucho mejor.
