Medidor de voltaje inalámbrico Bluetooth con Wiimote + Chip Pic AutoIt

en este tutorial voy a estar mostrando cómo puede enviar valores de tensión a su pc usando un chip Pic, Wiimote, y lenguaje de scripting Autoit3. El proceso funciona conectando un chip pic a las almohadillas de botón de un wiimote. Entonces usando los chips pic Analog to Digital Converter, obtener un valor binario de 10 bits. Entonces enviamos ese valor a Autoit en forma de botón se presiona utilizando el wiimote como una interfaz de datos.  En el lado de PC utilizamos una librería que escribió para recibir los datos desde el wiimote. La biblioteca es básicamente sólo un puerto para Wiiuse por Michael Laforest en una manera de hacer scripting con el wiimote muy fácil.

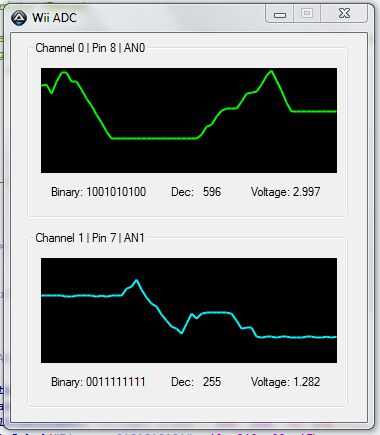

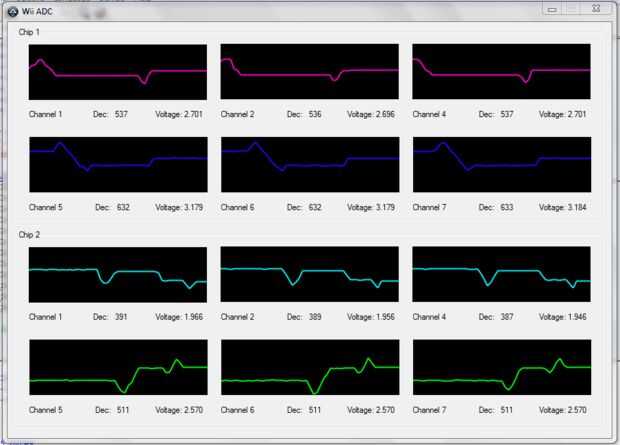

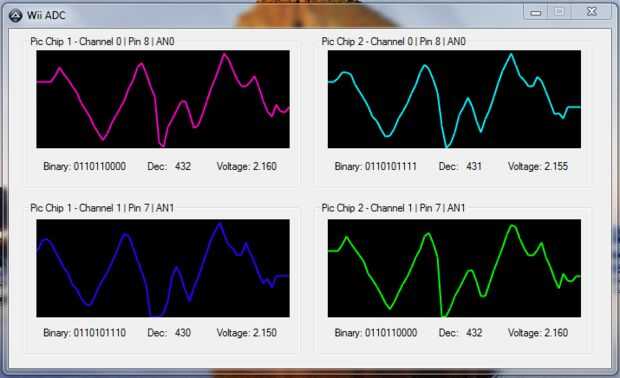

Más fichas de pic están equipadas con múltiples de analógico a Digital canales. Esto nos permite supervisar varios valores de voltajes si queremos. La cantidad total de canales muestreados dependerá de diferentes factores como cuantos canales tiene el chip. Los canales son muestreado uno a la vez para los voltajes más monitorear, el menos muestras por segundo se obtiene.

Cómo funciona el convertidor analógico a Digital
El chip pic de que convertidor A/D trabaja comparando la tensión usted está midiendo a un voltaje conocido. En nuestro caso el conocido el voltaje es el voltaje 5v de la fuente. El valor de 10 bits medido es una relación de los chips pic conocida el valor del voltaje de 10 bit. Así por ejemplo una muestra de valor de 10 bits que es 387, el valor de la tensión sería V = (5v/1024) * 387 que es igual a 1.89v
