Paso 4: La modificación...
La modificación que hice es un poco peligrosa porque requiere que tengas conocimientos básicos de circuitos electrónicos y que usted es experto en el manejo de soldadura SMD (dispositivos de montaje de superficie), pequeños componentes electrónicos...
Al abrir el amplificador y echar un vistazo al tamaño de estos componentes en el PCB se dará cuenta de cómo podría ser difícil!
Usted puede tener un vistazo a esto para algunos consejos:
La modificación anula definitivamente la garantía!
En otras palabras: tienes que ser lo suficientemente valiente como para intentar, como yo, deseen tener un bucle para jugar cuando te sientes solo duro!!!!!!
No puedo tomar ninguna responsabilidad si usted tiene éxito o no... pero espero que hacer!

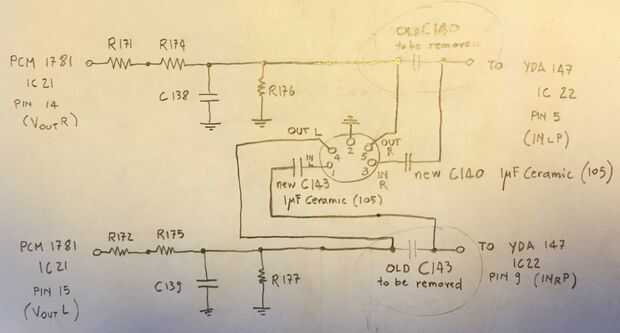

La modificación, en teoría, es bastante simple: usted tiene que quitar los condensadores pequeños C140 y C143 (no olvides tu amplificador es estéreo - los dos condensadores son un círculo en la imagen anterior) y conecte un cable blindado desde el lado de R176/R174/C138 a un conector DIN de 5pins (5) como el lado de R175/R177/C139 a la salida (4) L. (extraño bastante la R y la L son revertidas en comparación con la hoja de datos encontrará salida R en internet). Conecté el escudo (2) en el tornillo a tierra marcado "B" visible en la siguiente imagen.
