Modificación shopvac

Preámbulo:

Yo había siempre sido algo cabreado cómo rápidamente mi Shopvac filtro obstruido reduciendo la succión disponible que podría proporcionar el vacío. Finalmente, conseguí molesto lo suficiente como hacer algo al respecto.

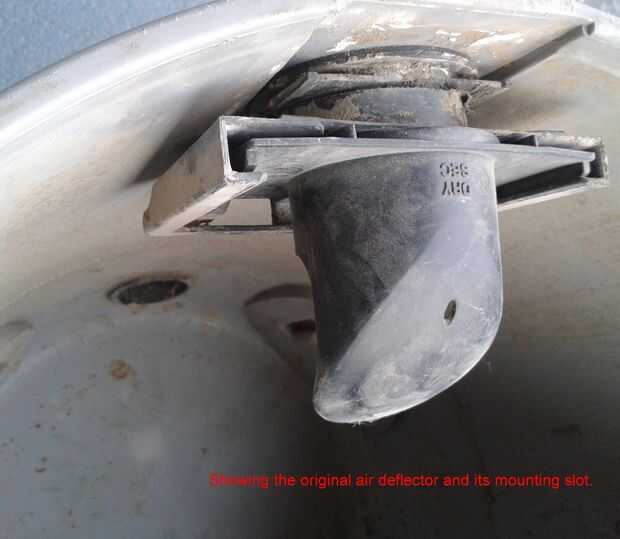

El principal problema es en el diseño básico del deflector de aire de entrada que dirige el aire entrante (y polvo) desde el filtro hacia abajo en el recipiente. Por desgracia, el polvo y la suciedad es constantemente levantado por el flujo descendente de aire, creando una situación aún peor para el filtro.

Mi idea era dirigir el aire hacia los lados, creando un efecto de ciclón en el envase. Haciendo esto, gravedad tienden a mantener el polvo y la suciedad en el fondo del recipiente del filtro.

Mi modificación:

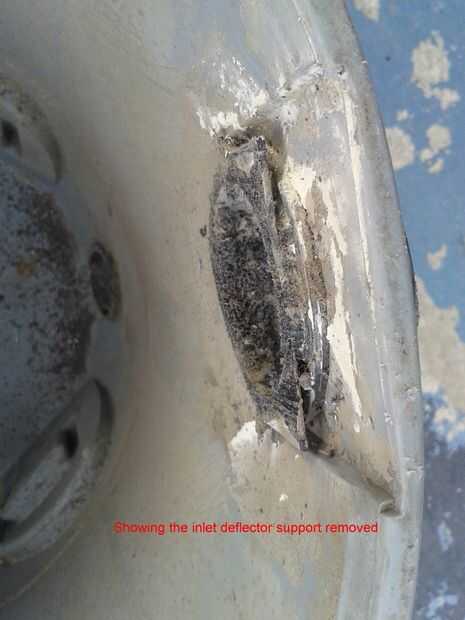

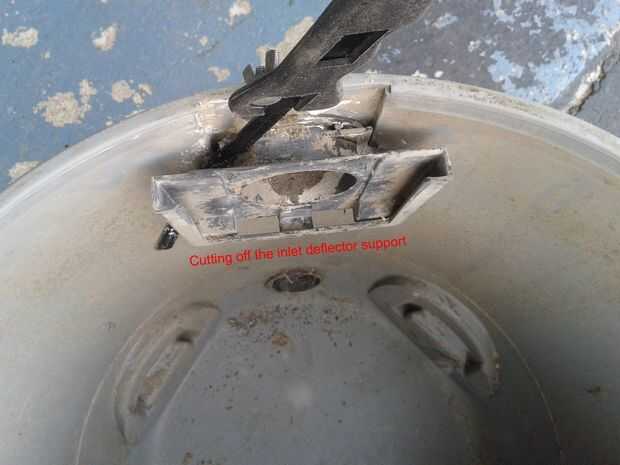

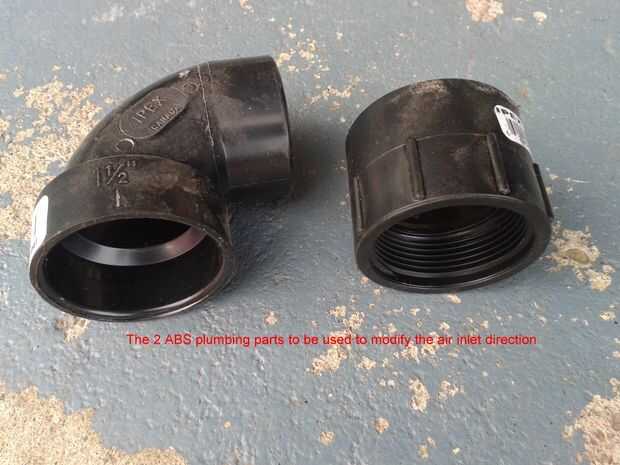

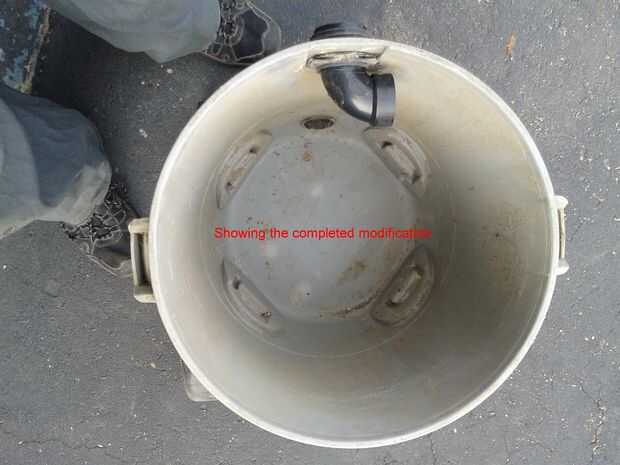

Las siguientes fotos muestran lo que hice y no requiere un detallado 'Instructable'. El hombre ABS

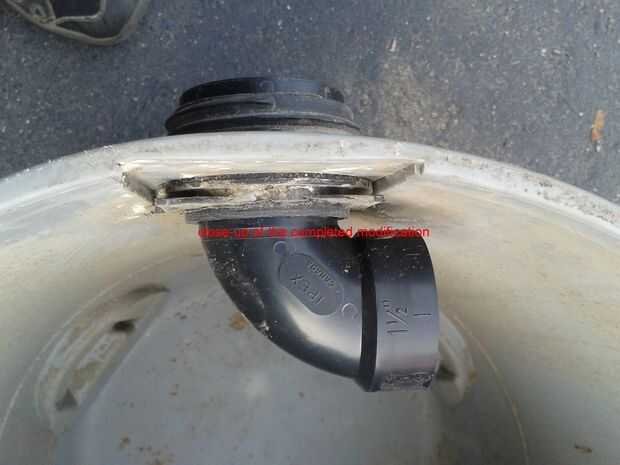

adaptador de 1½" fue un ajuste apretado de la prensa en el conector de entrada de aire original y no requiere encolado. Lo mismo sucedió para el codo de 90 ͦ.

Podía haber simplemente modificado el deflector original para apuntar hacia los lados, pero fue un mal ajuste y en mi opinión aún causaría agitando continua del polvo en el recipiente.

He utilizado el Shopvac unas cuantas veces desde esta modificación y estoy satisfecho con los resultados. El Shopvac ha mantenido una mayor succión que antes.

Etiquetas: Vacío, Ciclón, Shopvac
