THR10 Efecto bucle modificación

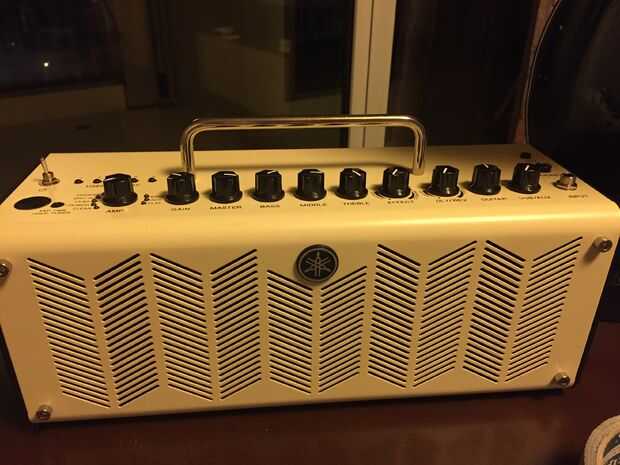

THR10 YAMAHA es un gran amplificador pequeño (para mí, hasta ahora, el más grande) pero no tiene la conexión envío y retorno (FX Loop).

Esta conexión toma básicamente la salida de pre-amp, enviarlo a una cadena de efectos externos (por ejemplo un Loop Station) y recibir la señal de volver a alimentar el amplificador de potencia.

Primero lo primero.

He seguido la lógica que el THR10 es un amplificador de guitarra! Parece estúpida declaración pero, es lo que utilicé para realizar mi modificación y... funcionó.

Como cualquier amplificador de guitarra hay un preamplificador y un amplificador de potencia. Empecé a encontrar lo último.

El amplificador de potencia para el THR10 es el IC poco minúsculo (circuito integrado) llamado YDA147 capaz de 2 x 15W y otra increíble rendimiento: solía ser un ingeniero electrónico, tipo de moda muy viejo, puedo ser bueno en la construcción de un amplificador de válvulas - como lo hice - y entender amp de componentes discretos. Leyendo las características de este bichito me di cuenta de cómo la tecnología ha desarrollado! Echa un vistazo a la hoja de datos completa:

http://download.Yamaha.com/API/Asset/File/?Language=ja&site=JP.Yamaha.com&asset_id=46251

A través de la hoja de datos de YDA147 que encontré que la entrada de este amplificador de potencia es en las patillas 5 y 9 y estos insumos necesitan estar conectados a través de un DC-corte del condensador de 1uF.
