THR10 Efecto bucle modificación (6 / 7 paso)

Paso 6: Cable...

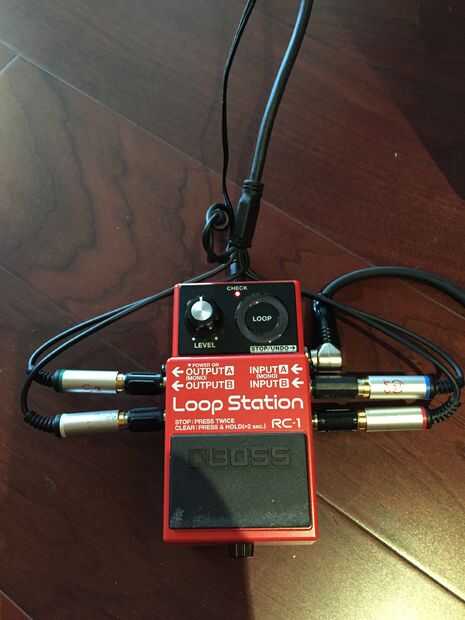

Tienes que preparar un cable con 4 conductor blindado para ir a las entradas estéreos y salidas de un estéreo Loop Station: tengo el BOSS RC-1 y funciona muy bien.

Como se puede ver yo he adaptado un cable viejo de Playstation!

Está trabajando bien sorprendente pero te recomiendo un buen cable blindado: no olvides tu señal va todo este cable y podría ser ruidoso!

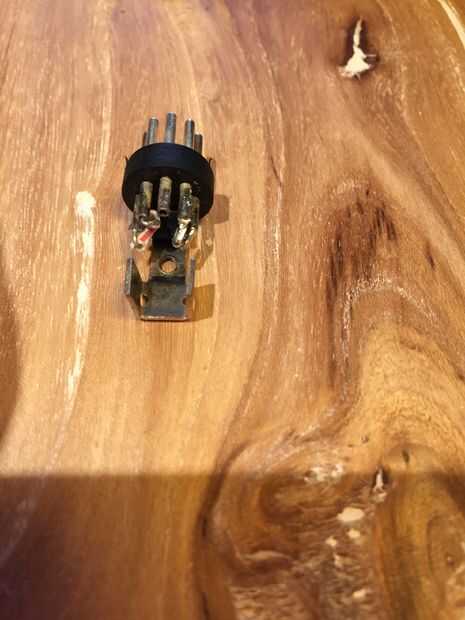

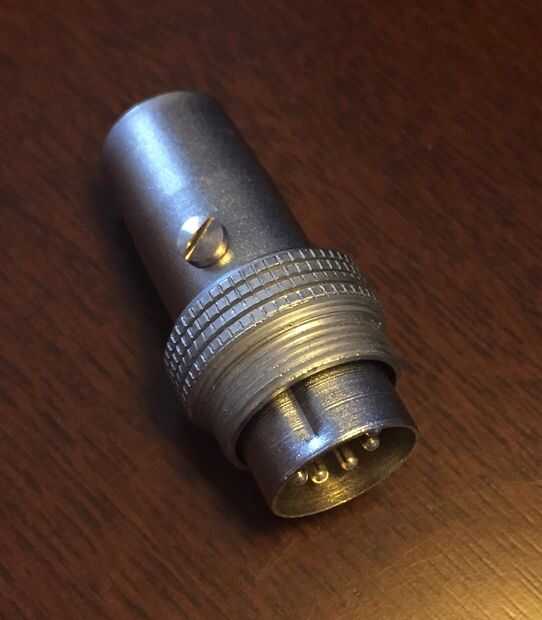

Por último, pero no menos importante, he hecho un falso conector macho DIN 5 pines donde cortocircuitar dentro y fuera de izquierda (1-4) y el mismo derecho (3-5) pines: este conector simulado puede ser instalado en lugar del cable si no necesita el bucle.

Si quita el cable de no oír ningún sonido porque se desconectará el pre del amplificador de potencia.

Recomendación fuerte:

Nunca enchufe o hacia fuera el cable o el conector de vacío cuando la THR10.

SIEMPRE realizar estas operación con su amplificador apagado.

Por supuesto usted puede hacer soluciones más elegantes con un pequeño interruptor o utilizando conectores con interruptores internos pero encontré esta solución más simple y, una vez más, los conectores DIN eran los únicos que tuve en mi mano! De todos modos un aviso sobre mi recomendación para evitar daños en el THR10.
