THR10 Efecto bucle modificación (2 / 7 paso)

Paso 2: El esquema del circuito...

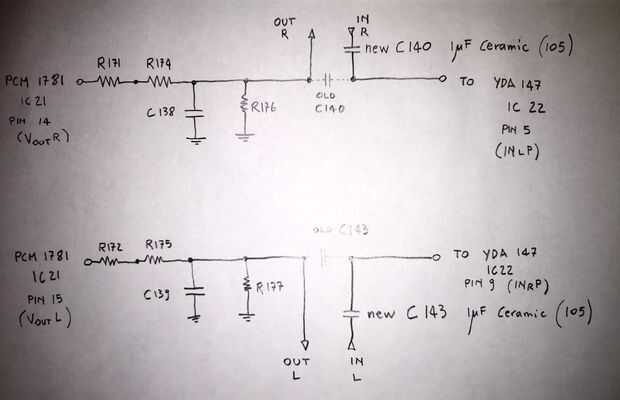

Después de esta investigación y horas de paciencia para seguir el esquema del circuito con mi multímetro Fluke viejo, he manchado las piezas necesita para modificar: el siguiente diagrama parece simple (y es muy sencillo!) pero es necesario para entender primero lo que necesita, poco de lógica y el método para simplificar lo que aparece complejo!

Esto es, podría no ser exacto pero es suficiente para entender y hace la modificación:
