Sonda lógica moderna (12 / 26 paso)

Paso 12: Pinzas

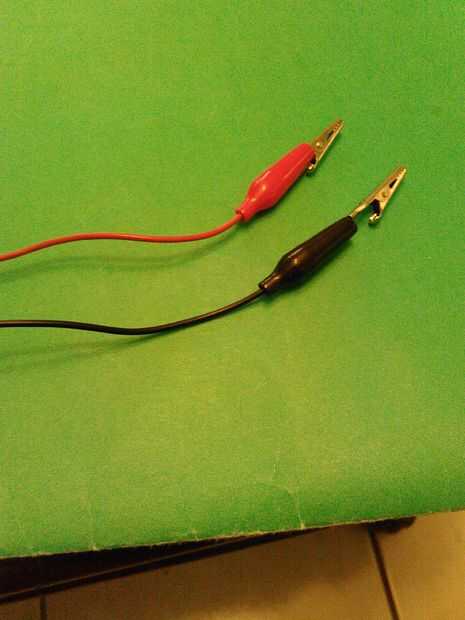

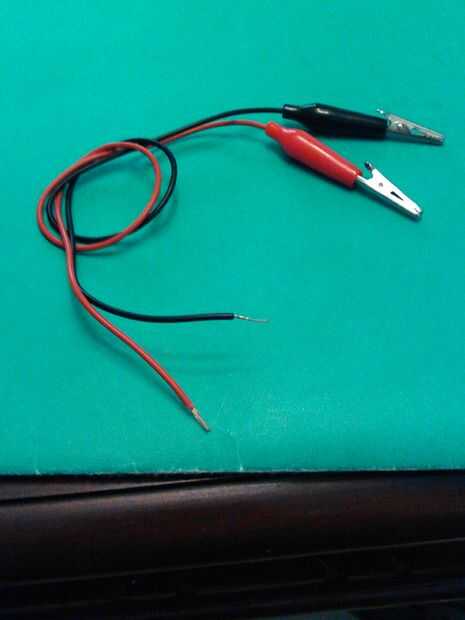

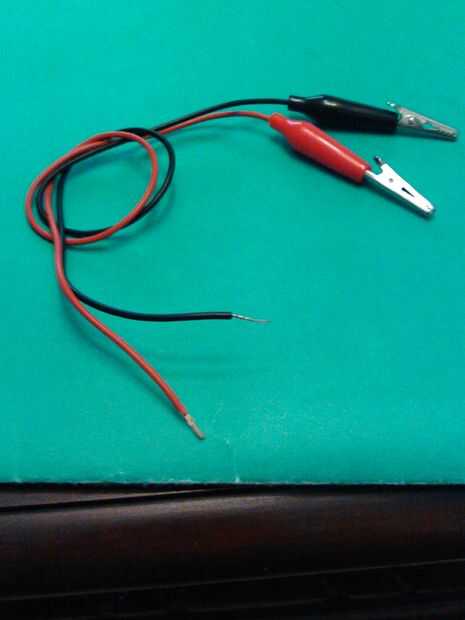

Para preparar la piel de cocodrilo clips, puede utilizar puntas de cocodrilo clip prueba uno rojo y uno negro. Con estas pinzas en las manos, se debe cortar en dos partes o en 3/4 según su conveniencia.
