Sonda lógica de Temporizador 555

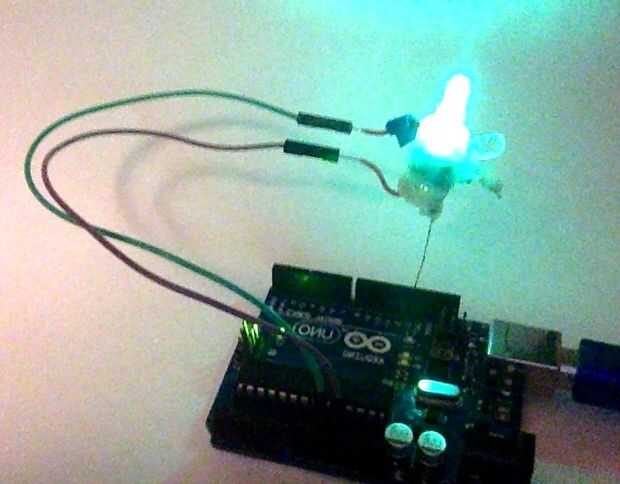

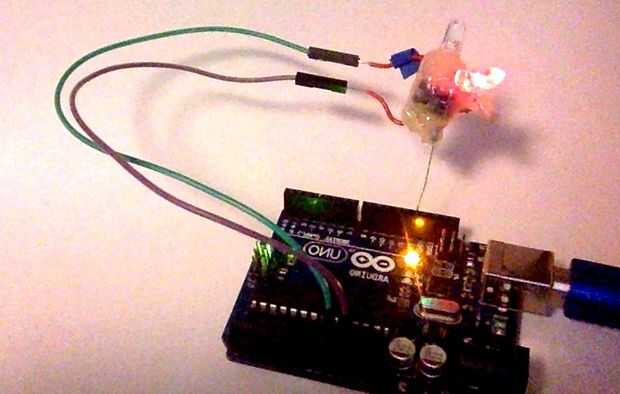

Me cansé de tener que salir de mi multímetro cada vez que tenía que medir un simple encendido o apagado, así que decidí construir una sonda. Este sondeo usa un Chip Temporizador 555 como un inversor gatillo schemit, sourcing y el hundimiento de dos LEDs.
