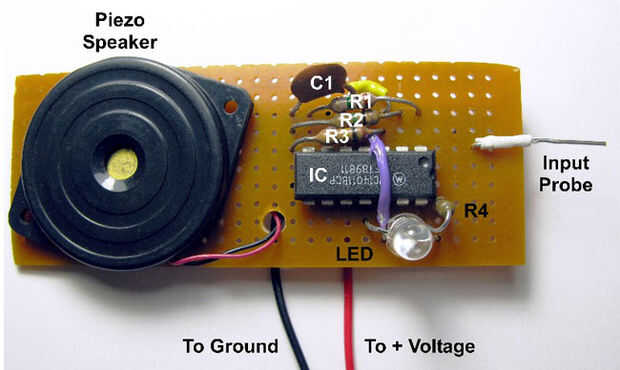

Una sonda de tensión puede ser muy útil al solucionar problemas de circuitos. Éste indica un voltaje positivo con un tono y un LED que brilla intensamente. Es accionado por el circuito sometido a prueba, por lo que no necesita ninguna fuente de alimentación a bordo. El circuito usa CMOS 4011 quad gate. Puertas 1 y 2 forman un oscilador de audio con una frecuencia determinada por C1 y R3. La señal desde el oscilador conduce un altavoz piezoeléctrico. Puerta 3 sirve como un amortiguador que lleva el LED. En operación, IN sirve como una punta de prueba de entrada. Se aplica energía al conectar + V y tierra para, respectivamente, la fuente positiva y tierra del circuito sometido a prueba. Cuando la señal en IN es baja o cuando IN no está conectado a un circuito externo, R1 tira la entrada a la tierra (bajo) y mantiene el oscilador y el LED apagado. Cuando la sonda IN es alta, el oscilador emite un tono y el LED se ilumine. Original de un Mim Forrest II!
