Sonda lógica de Transistor dos (3 / 4 paso)

Paso 3: Envasado y otras Ideas

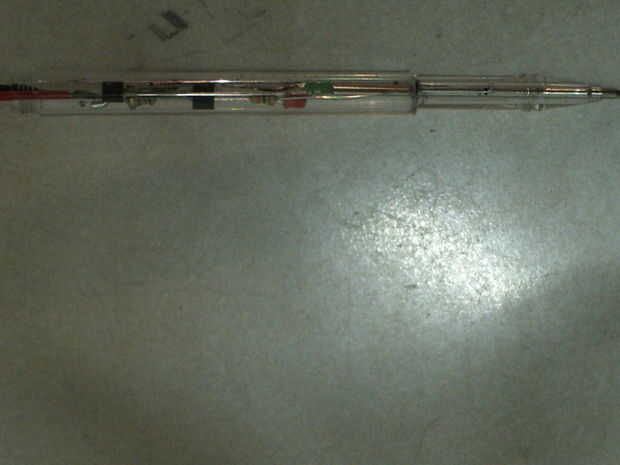

Como se puede ver este circuito es lo suficientemente pequeño como para caber en cualquier pluma. (a diferencia de uno usando un pin de 8 DIP que necesita una pluma de gran diámetro)

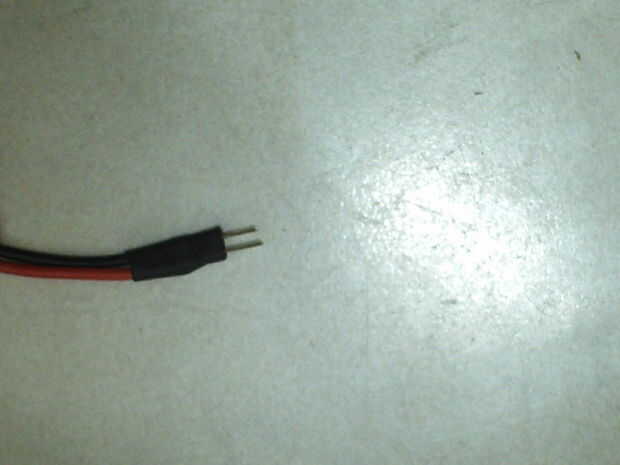

La segunda foto es el de conexión rápida a un tablero de pan.
