Puertas lógicas con transistores NPN

Hola chicos, en este tutorial le mostrará algunos NPN transistor basado en puertas lógicas.

Lo que usted necesita
-Un protoboard
-Un manojo de resistencias de 5k y 10 k y transistores
-A LED
Usted puede utilizar cualquier transistor de tipo NPN (por ejemplo 2N3904, BC547, BC548, BC549 etc..)

Son circuitos básicos, por lo que se pueden mejorar (con diodos para protección de voltaje inverso, por ejemplo), o pueden ser simplificados (XOR, puertas XNOR), pero para empezar nos pegaremos con estos circuitos básicos.

Estos circuitos son extremadamente fáciles de entender. Creo que si sabes un poco de transistores NPN, usted va a estar bien.  El uso de transistores para la construcción de puertas lógicas depende de su utilidad como interruptores rápidos. Cuando el diodo del emisor de base es suficiente para ser conducido en saturación, el voltaje de colector con respecto al emisor puede ser cercano a cero y se puede utilizar para construir puertas para familia lógica TTL.

Voy a mostrar símbolos de compuerta lógica, tablas de verdad y esquemas. También se muestran que esto circuitos en la protoboard. (Como ya he mencionado antes de que son circuitos de fácil, así sucesivamente un protoboard wont mostrarles paso a paso) Hay un pequeño texto y un gif de cada puerta lógica.

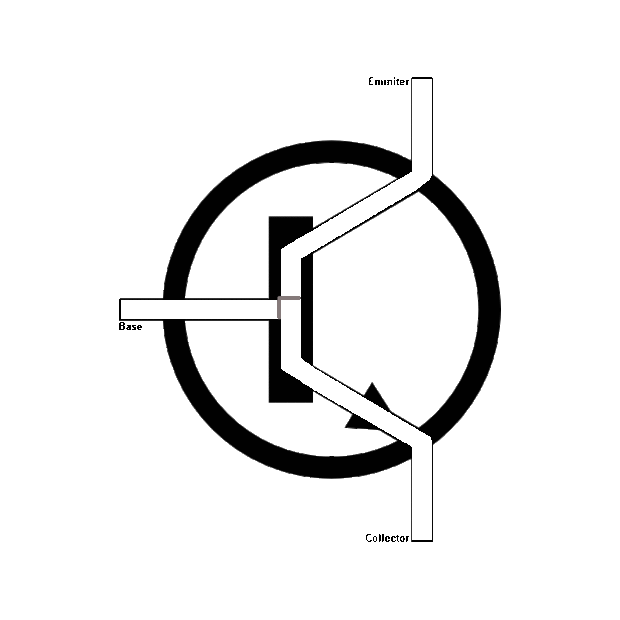

Os adjunto tres imágenes para principiantes. La tercera imagen es la más importante.
