Simple Servo Tester de Gadget gángster (6 / 9 paso)

Paso 6: La conexión para arriba (finalmente cableado para arriba: D)

3) cable del alambre de cobre.

Este cable de cableado es difícil, se puede usar un conjunto de pinzas especiales para esto.

tomar el alambre y carrete una longitud cree que es aceptable.

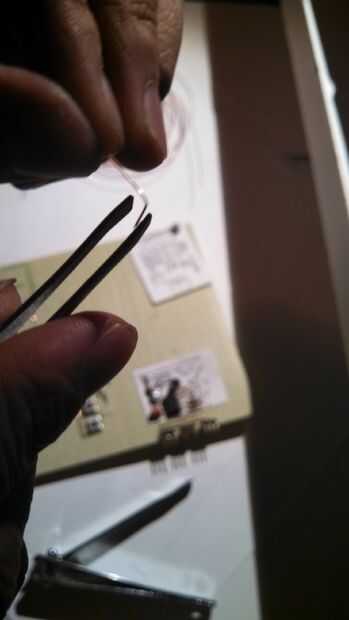

toma tu pinza y doblar 1cm en un extremo.

tomar eso y páselas a un agujero.

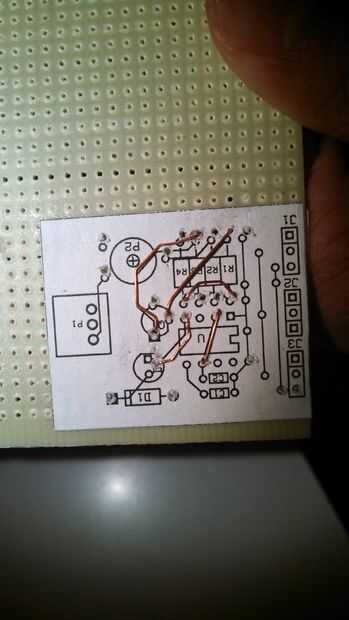

ahora forma el resto del alambre de acuerdo a los cables del diagrama.

una vez al final donde hay un agujero, marca parte de el cable.

tomar toda la alambre de lo PCB.

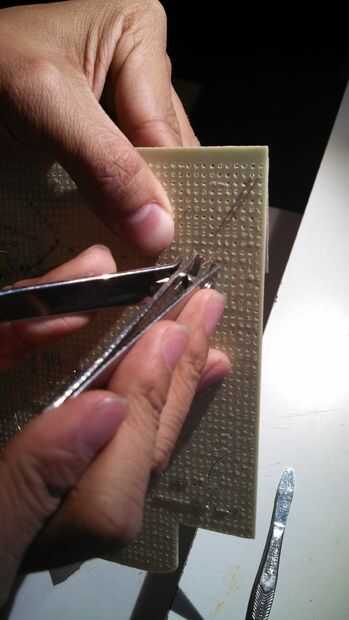

doblar el otro extremo del cable.

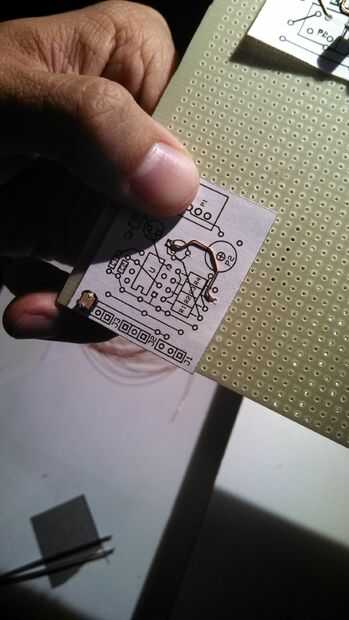

ahora poner todo en el tablero.

Repita este paso para cada cable en la parte superior de la Junta.

El video muestra un rápido pase de lo que hacía.
