Probador de servos con LCD gráfico

Proyecto: Crear un probador de servos gráfico que te permite probar tus servos.

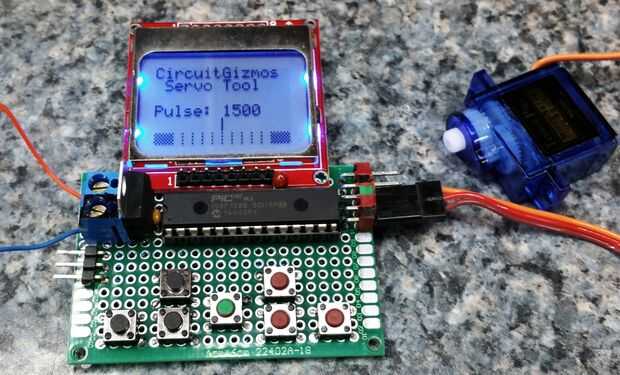

Tuve algunos servos que necesitaba para probar. Tuve que ver si trabaja y es necesario para ver cuáles eran los límites de operación hacia la derecha y hacia la izquierda. Necesitaba centrar el servo cuando alimentado con un pulso de microsegundo de 1500.

Usé un CGMICROMITE como el cerebro y una pantalla LCD de la pantalla. Botones, regulador de voltaje, unos pasivos y conectores son los componentes sólo adicionales montados en el PCB.

Etiquetas: Lcd, Servo, 5110, CGMICROMITE
