'Home Alone' antirrobo disuasorio / uso Attiny13 un Steppermotor y un Servo

Esto podría ser uno de mis proyectos más :-)
Pero incluso si no estás interesado en mantener a los ladrones, este proyecto puede utilizarse para cualquier cosa que usted necesita para conducir un steppermotor o motor servo o incluso varios motores con un Attiny13.
La mayoría de ustedes recordarán la película Inicio sola, donde McCauly Calkin intenta fingir a los ladrones que en realidad es no Inicio solo, poner una figura de cartón en un tocadiscos y poniendo cadenas en otra cartulina figura así que él puede imitar a bailar a la gente.

Como estoy fuera de casa a menudo, soy muy consciente de dejar mi casa como si todavía está ocupado.
Por eso publiqué anteriormente un 'en el simulador de casa' que cambia de luces en un patrón específico con suficiente aleatoriedad para que se vea como alguien está presente. He añadido 'Falso TV' que hace que se vea como es un televisor jugando.
Todas estas cosas ayudan, pero si se trata de simular presencia no hay nada mejor que el movimiento real. Así que necesitaba algo que se moviera y no tienen un reproductor de discos y quería algo que podía funcionar mientras estaba lejos, necesitaba algo un poco más sólido estado.

La manera más obvia de crear sensación de movimiento a una figura de cartón sería girar a 90 grados por lo que bloquear alternativamente la luz y no bloquean la luz.

Lo primero que hice con un servo barato pero que dio dos problemas: era difícil añadir una cartulina figura incluso una no demasiado grande, al árbol y una vez que hice el arrastre sería demasiado para este servo. Un servo más potente tuvo una subida de precio muy elevado así que empecé a pensar 'Steppermotor'. Todavía tenía uno que era pesada debido al disipador de calor unido a él que parecía ideal.
Un programa para activar el Steppermotor fácilmente fue escrito en un Arduino, pero arrastra todavía causaba un poco de un problema como mi figura de cartón del tamaño de un torso humano (unos 80 cm de largo). Tampoco tuve que reforzar la cartulina, lo que es más pesado, o que tenía que hacer más pequeño. Este último parece ser la mejor solución ya que solo pude ponerlo acerca a la luz.

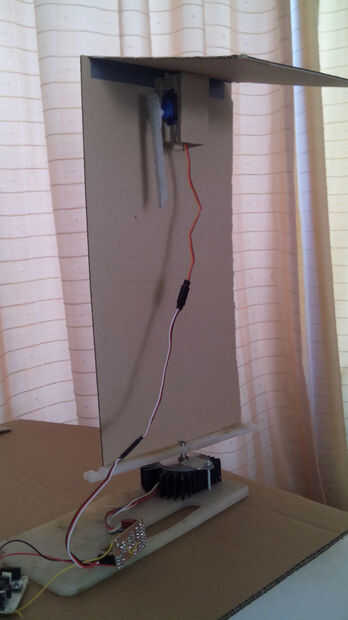

Todo ese tiempo yo había también sido jugando con la idea de tener una figura de pie. Motores, poleas etc. cruzaron mi mente y aunque no he completamente dado esa idea, por ahora decidido agregar un pequeño rasgo a la figura de cartón y que era una cabeza móvil.

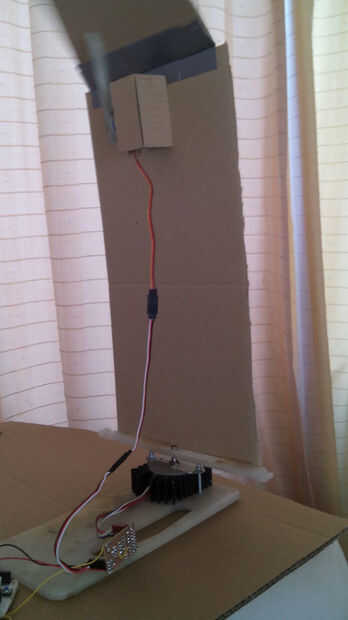

Mi idea era tener la figura de vuelta 90 grados, por lo que proyectan una sombra completa y entonces tiene la cabeza del cabeceo. y que es donde mi servo otra vez.

Realmente no quería sacrificar un arduino entero sólo para girar una figura de cartón. En el contrario, adiviné un Attiny13 que tenía puesta alrededor podría hacer el trabajo igual de bien: 4 pins para el paso a paso, 1 pin para el servo. eso es exactamente lo que un Attiny13 tiene para ofrecer.

Me admitt que sometiems puedo ser muy denso coz yo pensé de todo tipo de escenarios de cómo funciona el contarption a trabajar a una hora determinada, por un tiempo específico porque idealmente quería controlarlo desde el 'en el simulador de casa' que he mencionado anteriormente. Así que pensé en un cable, o wireless, pero entonces el Attin13 no era el mejor coz de idea que tiene un problema con Manchestercode y necesitaba un pin para el receptor y la sensibilidad de los baratos receptores no es tan bueno. Así que pensé ya sólo un temporizador comercial, pero luego me di cuenta de que estaba siendo un idiota. La cosa tendría su propia fuente de alimentación, por qué no tomar un wallwart y que poner un interruptor remoto que ya puedo controlar de mi en el simulador de la casa.

Así, empecé mi diseño final del edificio.
Lista de materiales

Un Servo barato
Un Steppermotor
Una caja de cartón
Un Attiny13
Un zócalo de 8 pins IC
Un trozo de placa perforada 9 tiras de 17 hoyos
Algunas extensiones de servo
UN ULN2003
Un socket de 16 pines IC
Un resistor de k 10
Una tabla de cortar de plástico (o alguna otra pieza de material ligero)
cabezal macho 3 pin (para servo)
cabezal macho 6 pines (para steppermotor)
pegamento
cinta para ductos (por supuesto)

Además:
Una manera de programar el Attiny

Sólo una observación sobre el Steppermotor. Yo uso un viejo 55SI-25DAWC, pero si todavía tienes que comprar uno existe un combo muy barato steppermotor/driver: 28BYJ-48. El motor sí mismo cuesta 1,50 euros, pero por 2 euros usted puede obtener ese mismo motor con un tablero de conductor. así es una buena oferta
