Simple Servo Tester de Gadget gángster (1 / 9 paso)

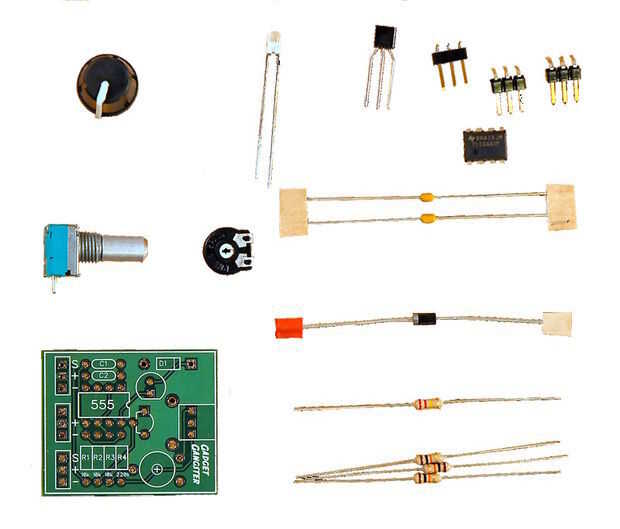

Paso 1: Las cosas que necesitará

Perilla del potenciómetro

LED (no importa el color) [http://www.amazon.com/10pcs-Green-Light-Emitting-Diodes]

NPN Transistor (2N3904) [http://www.amazon.com/American-Microsemiconductor-2N3904-Transistor]

9 cabeceras de pin de ángulo recto [http://www.amazon.com/Gino-Position-Single-Right-Header]

Temporizador 555 [http://www.amazon.com/pieces-LM555-LM555CN-TIMER-pins]

.1 uF condensadores de cerámica Axial [http://www.amazon.com/Amico-0-1uF-Voltage-Ceramic-Capacitors]

5 k ajuste Pot [http://www.ebay.co.uk/itm/PIHEA-PT-15-NV-TRIMMER-POTENTIOMETER-5K-HORIZONTAL-FOR-SHAFT-NEW-/200686293921]
[http://www.retroamplis.com/epages/62070367.sf/en_GB/?ObjectPath=/Shops/62070367/Products/POT-TRIM-PT6/SubProducts/POT-TRIM-PT6-5K]

potenciómetro de ángulo recto de 20 k [http://www.amazon.com/Linear-Taper-Rotary-Potentiometer-20KB/]

Diodo de rectificador 1N4001 [http://www.amazon.com/25-pcs-1N4001-Diode-50V]

Un tablero de PC (Encontrar lo que más le convenga) [http://www.amazon.com/10Pcs-Prototype-Paper-Universal-Board]

resistencia de 220 k (Amarillo rojo rojo) [http://www.amazon.com/E-Projects-220k-Resistors-Watt-Pieces]

3 x 10 k resistencias(marrón negro naranja) [http://www.amazon.com/E-Projects-10k-Resistors-Watt-Pieces]

10 cable de cobre calibre (encontrar algunos del alambre que es más fácil de manipular)

Pinzas (opcionales)

Cuchillo o de Xact (opcional)

Nota: Si sabes cómo hacer placa de circuito grabado, entonces no tienes que preocuparse de los pasos donde explico cómo cablear todo.
