Shapeoko 2, Arduino UNO R3, grbl 9g, de 8 bits del grabado del Laser diodo foto (7 / 13 paso)

Paso 7: La configuración de Software para 8 bits láser diodo foto grabado

Esto guiará a través de la configuración que usamos en nuestros programas para Laser graba fotos con éxito. Estas instrucciones explican como grabar con "Intensidad variada" explicamos "TTL" (pulsación) en un paso posterior. Nuestros programas generarán Gcode para ambos procesos.

En primer lugar encontrar o tomar una foto vale la pena tomarse el tiempo de láser graba, es un reto a veces. Miramos alrededor aquí en nuestra tienda y nuestro pequeño amigo y ayudante Wagner tendido en la silla del capitán de su sillón sólo mueve la cola poco milla un minuto tratando de decirnos algo. Sólo tenía que ser, nos quería láser graba una foto de él para este instructables. Desde que era un cachorro, siempre ha sido un chico poco feliz, mueve la cola y por eso le llamamos Wagner.

Con la Sony Cyber-Shot 16mp, procedí a tomar fotos de Wagner. Seleccionamos el que mejor se y había traído en PicEdit Lite para cambiar el tamaño. Si observas en la imagen, cola meneando de Wagner es borrosa, pero eso está bien, vaya a grabar la imagen tal como es. Se recomiendan alta calidad y fotos de alta resolución para usar en este Laser proceso de grabado.

Primero es ajustar el tamaño en píxeles basado en el tamaño del material que estamos grabado en el. Los. 250"(6.35 mm) espesor álamo estamos utilizando es 5,500" (139,7 mm) de ancho, así que cortamos 7,500"(190,5 mm) de largo. Encontramos lijado el álamo con papel de lija de 180g, o cualquier otro tipo de madera somos laser grabado, ayuda a sacar un poco más en detalle al grabado. Tratamos de usar madera que no se asignan de granos que los efectos de la reproducción de la imagen. Se encontraron tableros selectos de álamo pueden ser utilizados para nuestro uso.

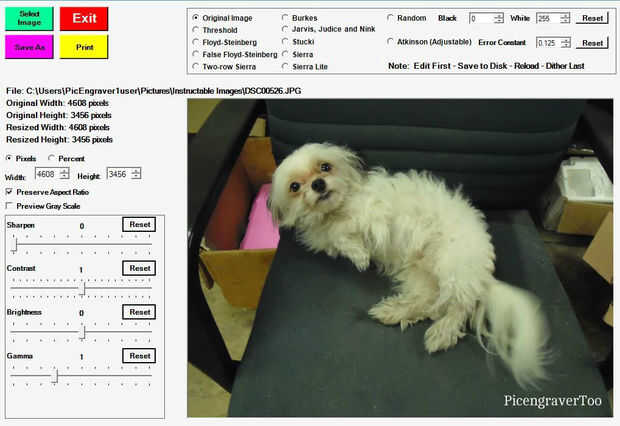

La segunda imagen muestra el valor predeterminado PicEdit Lite configuración y tamaño de píxel igual que la foto fue tomada. Con nuestro punto focal y el tamaño de línea quemadura la 9mm LD de Nichia se un. 005"(.127mm) tamaño, vamos a calcular el tamaño de píxel de. 006" (.152mm) píxeles de resolución para que ajuste en PicLaser Lite para el grabado en un ángulo de 45 grados.

Píxeles de resolución es como la gcode se generará para el paso largo y paso adelante movimientos incrementales en nuestro programa. Si usamos un ángulo de grabado de Horizontal o Vertical con un. 006"(.152mm) píxeles de resolución y un. 005" (.127mm) laser quema la línea, esto provocará que las líneas en nuestros grabados Laser. Utilizando el ángulo de 45 grados en los ajustes, el. 005"(.127mm) línea de quemadura de láser se superponga ligeramente y líneas no aparecerán en el grabado del Laser.

Para calcular el tamaño de grabado basado en el tamaño del material, se requiere una simple multiplicación. Es nuestro álamo 5,500" amplia y queremos que la imagen sea 5,250" (133.35 mm) de altura, así que solo multiplica 1.666 X 5.25 = 8.7465. Desde PicLaser Lite calcula en 100 píxeles por pulgada (pixels/mm 3.93), multiplica 8.7465 X 100 = 874.65. Cerca de 875, por lo que es lo que vamos a utilizar en la "altura" ajuste de píxeles. Escrito en 875 y luego hacer clic en el cuadro "Ancho" y cambios de tamaño de píxel de anchura manteniendo automáticamente la relación de aspecto. El tamaño de píxel de ancho está 1167, así que si tenemos que dividir por 100 = 11. 67 y que divida por 1.666 = 7,000". El tamaño de grabado será 7" X5.25" (177.8mmX133.35mm). Esto se confirmará en PicLaser Lite para el tamaño correcto del grabado.

Ajuste de nitidez de la imagen, contraste, brillo y Gamma toma algún ensayo y error, estos ajustes se basará en la imagen original y la gama de energía ardiente de su diodo láser.

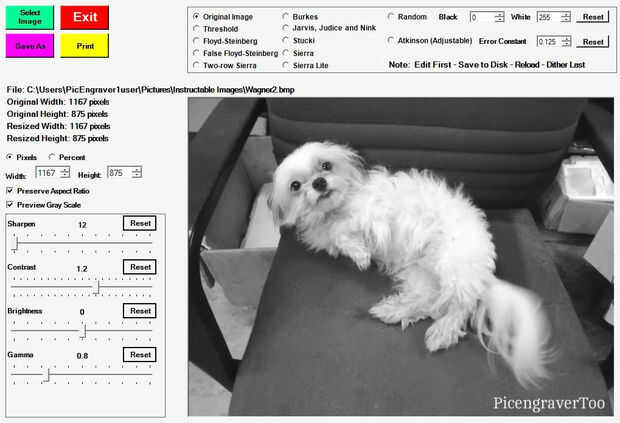

La tercera imagen muestra los ajustes de imagen que se utilizó basados en imagen de Wagner y por rango de potencia de nuestro diodo láser en el Shapeoko 2. Grabado en PicEdit Lite hay una selección de "Escala de grises vista previa" para tener una idea general de cómo el grabado se verá como después de él.

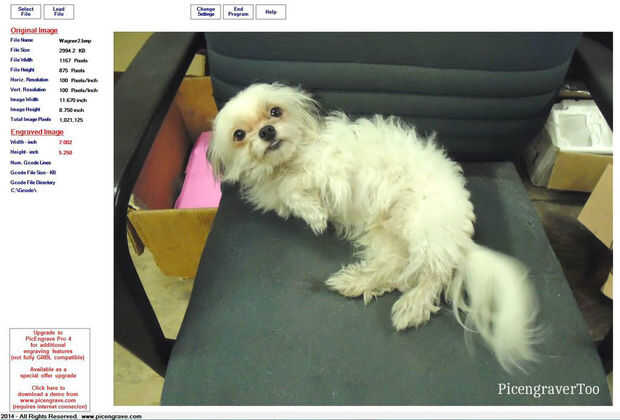

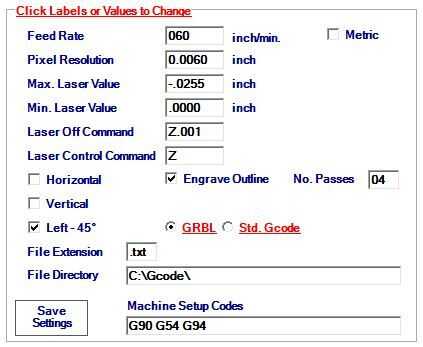

En el cuarto cuadro muestra los ajustes de utilizamos en PicLaser Lite para 8 bits láser grabar Wagner. Aviso en el cuadro 5, con la resolución de píxeles de. 006"(.152mm), la imagen se graba en 7,000" X5.25 "(177.8mmX133.35mm). Esto confirma nuestros cálculos para los tamaños de píxel que encuentra en PicEdit Lite.
