Paso 6: Ajuste grbl 9g, grbl escudo y enfoque del objetivo

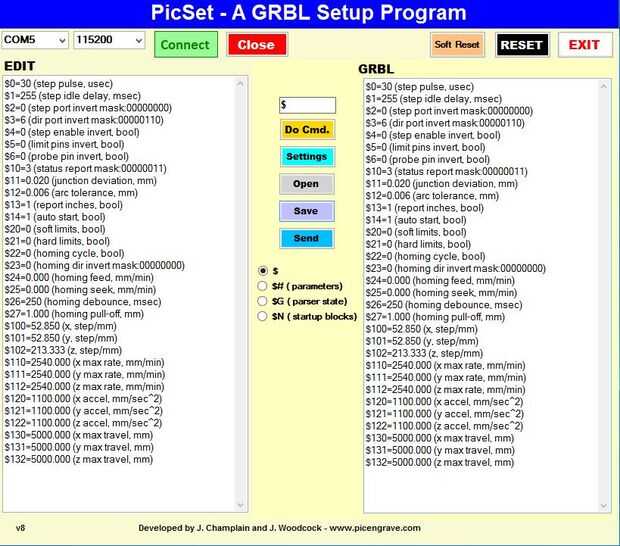

Como se explica en lente paso 4, el láser diodo tiene que estar debidamente colocadas fuera de la mesa. Voy a explicar cómo enfocar la lente más adelante, pero irá a la configuración grbl primero porque esto afecta este proceso. En la PicSet captura de pantalla todos nuestros ajustes de muestra en nuestras 2 Shapeoko de variada intensidad controla grabado láser.
El puente de eje Z está activado para 4 X el escudo grbl con el tornillo 1.25mm de pitch (20.32TPI), los pasos deben ser pasos 640/mm, y con esa configuración de paso/mm, el paso a paso del eje Z será perder pasos y posición con los mayores aceleraciones y cambios de movimiento muy rápido. Divide ese número por tres y póngalo a 213.333 pasos/mm.
Con la relación de 1 a 4 para el codificador de MA3, nos da. 037"(.94mm) gcode movimiento a través de toda la gama de 0-360 del codificador MA3 grados rotación y 0-5v la salida a la modulación del controlador de diodo láser. Ya que utilizamos una profundidad mínima de Z.0000/m m profundidad máxima de Z-.0255 (Z-.647mm) en la configuración de PicLaser Lite para sombreado de 8 bits, la distancia extra nos permite poner en mayor potencia ardiente a partir de diferentes materiales donde nosotros cero del eje Z. También nos da una distancia de seguridad en el extremo superior, por lo que el codificador MA3 gire demasiado lejos y saltar otra vez a 0v.
Con lo pasos/mm de 1/3, el eje Z se mueve sólo. 0085"(.22mm) total con el completo. 0255" (.65mm) movimiento de la gcode y no afectará a la punto focal y la distancia en el material.
Contamos con la dirección invertida en nuestro entorno grbl debido a cómo la rotación del codificador es del paso a paso. A lanzadera se mueve hacia abajo y hacia abajo del mando de lanzadera se mueve hacia arriba. Sé que esta parte puede ser confusa, pero habría sido más difícil montar el MA3 volteado sobre 180 grados para trabajar por una salida de 0-5v basada en profundidades de eje de Z mínimos y máximos de la Gcode.

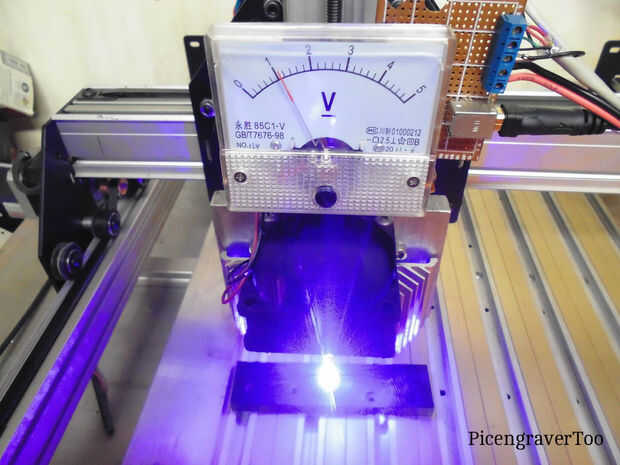

Enfocar el diodo láser del eje Z debe mover todo el camino hacia abajo hasta que el eje Z fondos hacia fuera en los. 250"(6.35 mm) placa de aluminio y el se desliza paso a paso. Pone a cero el eje Z en PicSender allí. Utilizamos un. 375"(9.52 mm) pieza gruesa de color negro anodizado aluminio para derribar el rayo láser de enfoque. Puesto que los pasos en 1/3 de lo que debería ser, nos jog hasta un total de 1,125". (28.57 mm) el voltaje a la modulación será entre 0-5v, pero correr un poco hasta o hacia abajo, dirección a lo que es se cierra a 1v en el voltímetro. Un poco de carga procedentes del diodo es necesario para ver el punto focal para el ajuste.
Antes de encender el láser con el On(M03) en PicSender, las gafas de seguridad de láser adecuada son indispensables. Asegúrese de que ninguna otra persona o animales son en cualquier lugar cerca cuando se realiza esto o cualquier otra operación lasering.
Cuando tu seguro de usted y todo el mundo es seguro, encienda el láser y asegúrese de que los proyectos de la viga en el aluminio anodizado negro. Sin quemarse los dedos bloqueando el rayo que sale de la lente, gire con cuidado la lente una forma o la otra hasta que quede el punto focal es el tamaño más pequeño posible. Estamos recibiendo un. 005"(.127mm) diámetro en nuestro programa de instalación y que es el tamaño óptimo para lograr detallada grabado fotos. Utilizamos un poco de pegamento caliente del derretimiento en cuatro lados de la rosca del objetivo para el módulo de diodo láser para asegurar que no se mueva y cambiar el foco.
La mejor lente de cristal de elemento 3 revestido de AR encontramos a utilizar es muy barata y se puede adquirir aquí. Es dos Gcodes para probar el ancho de línea de quema y uno es para el control de variada intensidad láser diodo y el otro es para el control de la TTL.
La Gcode quema 6 pares de línea y más de. 001"(.0254mm) cada vez. El primer par camina sobre. 01"(.254mm) y el último. 005" (.127mm). Busca real cercano a ellos con un lazo del ojo o la lupa, cuando vea qué dos de grabar líneas me encuentro (paso largo), que es el ancho de línea de la quemadura. Si todos los pares de líneas encuentran, el proceso de enfoque debe realizarse otra vez hasta llegar a las líneas de quemaduras más pequeñas. Ancho de la línea de quemadura debe conocerse para calcular tus imágenes de tamaño del Pixel en PicEdit Lite para obtener el correcto tamaño de grabado del Laser y la resolución de píxeles correcta en PicLaser Lite antes de generar la Gcode. Debe ser el último par de líneas que cumplan con la. 005"(.127mm) paso más para lograr los mejores resultados para el grabado de foto de diodo láser.
