Shapeoko 2, Arduino UNO R3, grbl 9g, de 8 bits del grabado del Laser diodo foto (9 / 13 paso)

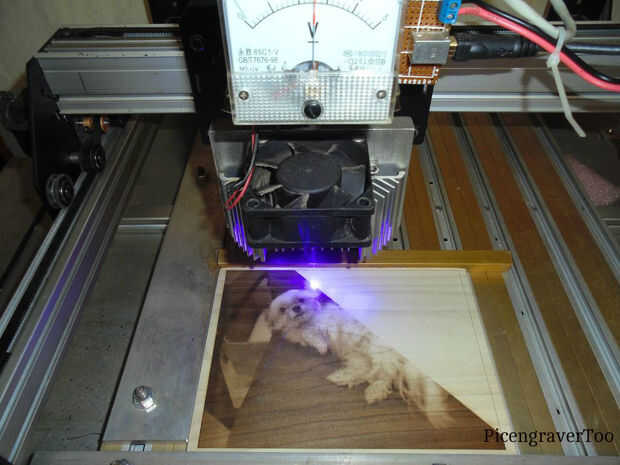

Paso 9: 8 bit láser diodo foto grabado

Genera el láser Wagner grabado Gcode en PicLaser Lite, pero vamos a añadir algunas mejoras a este grabado que nuestro programa completo recomendados PicEngrave Pro 4 + láser como una opción cuando se genera la Gcode. Esta opción se llama "Alimentación de tasa de cambio".

Nuestro mejor amigo, John Champlain desarrollado/inventó este proceso Gcode muy único para grabar fotos con control de intensidad de Laser y realmente ha hecho nuestro diodo "On-The-Fly" grabados destacan! Un gran T hank sale a Juan!

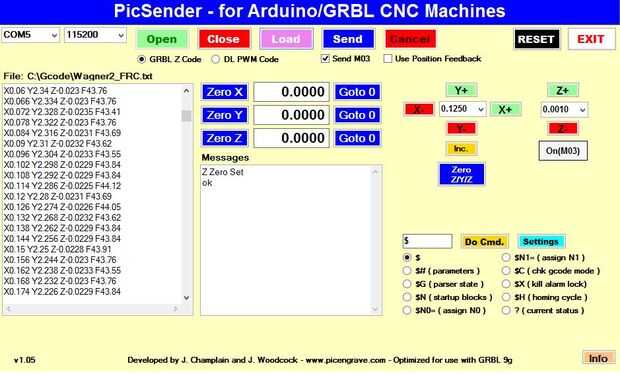

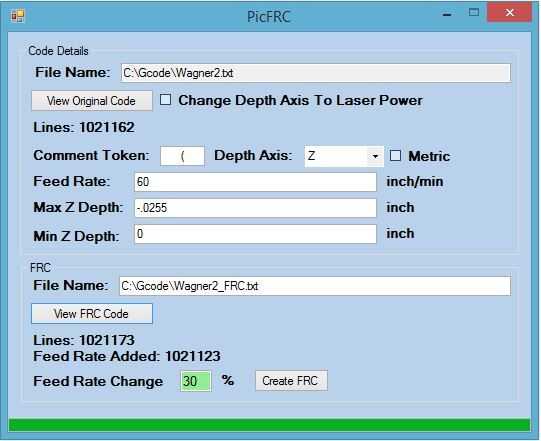

Escribimos el programa solo soporte PicFRC que hace el mismo "alimentación de tasa de cambio" tomando un gcode que ya se ha generado en PicLaser Lite y agrega una velocidad de avance variable al final de cada línea de Gcode basado en las profundidades mínimas y máximo del eje de Z. Nuestro programa le permite definir un porcentaje de un avance completo y varía en el rango de profundidad en la Gcode. Se ralentiza la velocidad de avance en áreas más oscuras cuando la potencia del láser aumenta y acelera, en áreas más claras cuando la potencia del láser que nos permite ampliar la gama de color más claro y más oscuro. Realmente nos ayuda a bien afinar nuestra foto de diodo láser de "Intensidad variada" grabado proceso aún más.

En la Gcode Wagner se utilizó una velocidad de avance de 60IPM con una reducción del 30% en profundidad. Tonos blancos [Z.0000] (pulgadas o mm) funcionará a 60IPM (1524mm/m) y tonos negro [Z-.0255 "] (Z-.65mm) se desarrollará en 42 IPM (1066.8 mm/m). Todos los matices intermedios varían en el rango de 60-42IPM (1524mm/m-1066.8mm/m) basado en la profundidad del eje Z en la Gcode que controla la intensidad del diodo láser.
