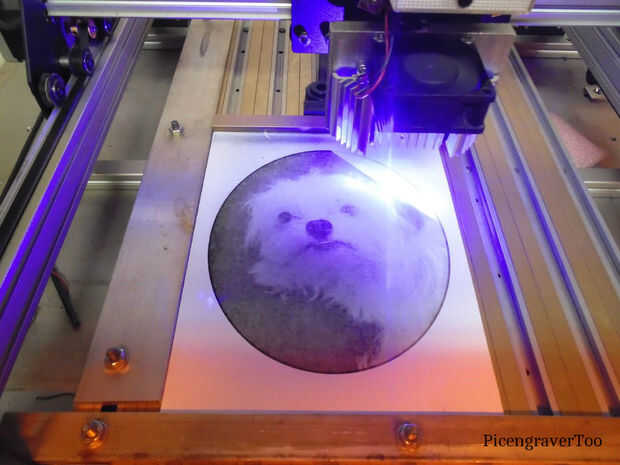

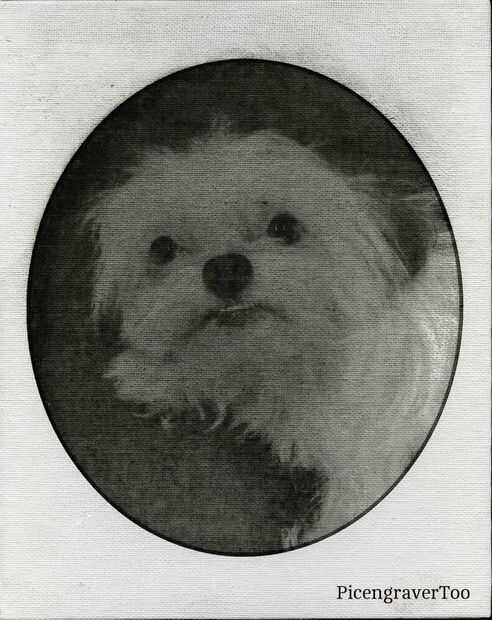

Paso 11: 8 bit láser diodo foto grabado sobre lienzo de artista blanco
Es necesario tener muy buena ventilación para el grabado láser diodo sobre lienzo artista. Necesitábamos tener la puerta abierta en nuestra tienda con un ventilador para soplar aire fresco pulg.
Wagner tuvo que quedarse en la casa hoy y parecía tan triste, pero no podía ser aquí cuando este grabado láser diodo estaba sucediendo. Tomamos otra foto de él primero a utilizar para este paso. Este grabado se realizará con Gcode generado con la versión Beta de 5 Pro PicEngrave. Hemos querido usarlo esta vez porque tiene una opcion de grabar de la elipse. Alimentación de tasa de cambio se estableció en 30%

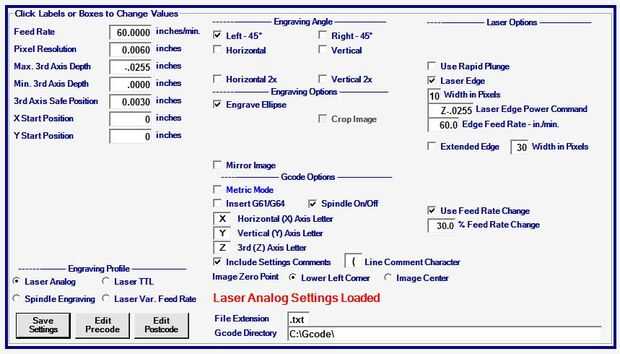

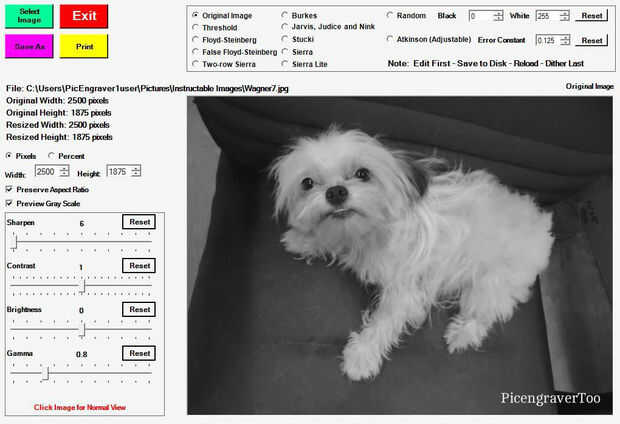

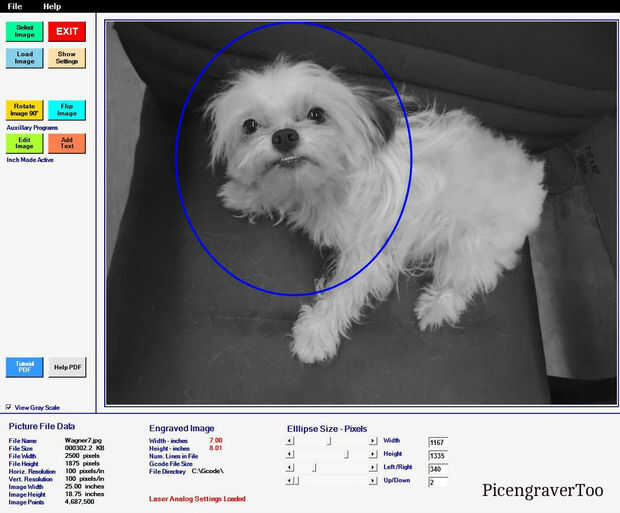

Compró algunos blanca 8 "X 10" (203.2mmX254mm) lienzo de artista del mundo de Wally (WM) e hizo alguna edición en editor de imágenes de PicEngrave primero. Volver a tamaño lo, afilar y ajustar la gamma. Cuando abrió en PicEngrave, seleccionamos Ellipse y configuraciones guardadas. Abajo a continuación usamos los controles deslizantes para ajustar la altura, anchura y posición.
Tuvimos que cargar la configuración grbl para control de variada intensidad Laser nuevo con PicSet. El blanco lienzo del artista es. 150"(3.81 mm) de espesor, por lo que nos acercó hasta de tocando fondo. 450" (11.43 mm), luego troté a 0v en el voltímetro. El punto de partida Z cero que hemos utilizado fue Z-.003 (Z-.076mm) desde los 0v que es 400mv. Nuestros 2 Shapeoko fue fijado ya para X y Y cero en la esquina inferior izquierda. La X & Y cero punto de partida de la Gcode para este grabado es el punto de intersección proyectado izquierdo inferior de la elipse, así que tenemos que correr y cambiar nuestro punto de partida cero.
Puesto que el grabado de tamaño de la elipse es 7,00"(177,8 mm) de ancho y alto de 8,01" (203.45 mm), y queremos el grabado centrado en el lienzo de artista, algún cálculo estaba implicado. 8,00" anchura de minus 7,00" = 1.00" dividido por 2 =. 500" (12.7 mm). Nos acercó el positivo del eje X. 500"(12.7 mm) y volver a cero ese eje allí. 10,00" altura menos 8,01" = 1,99" dividido por 2 =. 995' (25.27 mm). Luego activé el positivo del eje Y. 995"(25.27 mm) y volver a cero ese eje allí.
El archivo de Gcode es 1.226.621 líneas y PicSender ver online perfectamente a Arduino.
