Paso 6: Diseño ejecución - creación de camino de herramienta en Vcarve Pro
Cuando imprima archivos a una máquina CNC, generalmente necesitará crear fichero de trayectorias de herramienta de los modelos de sus piezas antes de que usted puede dar salida a su máquina. Estas trayectorias de herramienta se traducirá en el código apropiado para el control de su máquina CNC interpretar los archivos correctamente y tomar las acciones apropiadas (por ejemplo, profundidad de corte, rapidez se moverá alrededor de donde cortar)
En suma, CAD programas le ayudan a diseñar la parte en el mundo virtual, programas CAM le ayudan a interpretar el archivo CAD para que la máquina CNC entiende qué hacer.

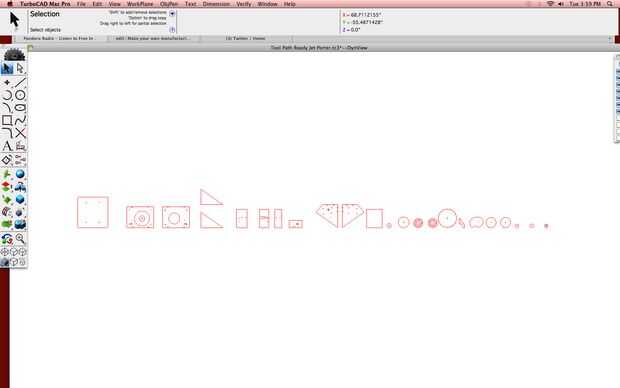

Así que primero abro el archivo .dxf, que creamos en el paso antes. Lo primero que debo hacer por Vcarve Pro es suministrar con las dimensiones reales del material de que estará cortando mis partes. Para la máquina de transferencia, que trabajando con dos materiales principales 0,715" contrachapado de abedul y 0,093" acrílico. Me gustaría empezar con las partes que son mis principales partes estructurales en primer lugar. Así que grupo de piezas a cortar por tipo de material y luego por la necesaria precisión necesaria. Para portar la máquina utilizaría la misma tolerancia para todas las piezas cortadas en la máquina CNC. Por lo que era más un asunto de patrones de corte eficiente para maximizar el uso de material.
He suministrado material dimensiones y agrupar las piezas para maximizar el uso de material, atraviesa y utilice la función de "grupo" en Vcarve Pro para agrupar los diferentes trabajos por operación de camino de herramienta similar; como si sería un agujero a perforar, un bolsillo para trabajar a máquina, o si sería la trayectoria de corte separación final.
Luego seleccionar los diferentes grupos y utilizando las funciones de camino de herramienta crear de Vcarve Pro, yo proporciono los parámetros requeridos para cada trayectoria de herramienta utilizando mi dibujos técnicos como referencia que me proporciona la información adecuada.
Una vez creados todos los caminos de la herramienta, utilizar la función vista previa 3d en Vcarve Pro para asegurarse de que la parte se mecanizarán apropiadamente. También usar esto como una oportunidad para las trayectorias de herramienta en el programa según el tipo de broca para minimizar los cambios de herramienta de corte.
Después he verificado orden de trayectoria de herramienta (por ejemplo todos las trayectorias de herramienta que utilizan una v en forma de bits se ejecutará en el mismo lote), guardar los diferentes grupos de trayectorias de herramienta según la herramienta usada hacia fuera a .tap archivos que pueden enviarse a mi controlador CNC.
