Paso 3: Virtualización y realce de frescura

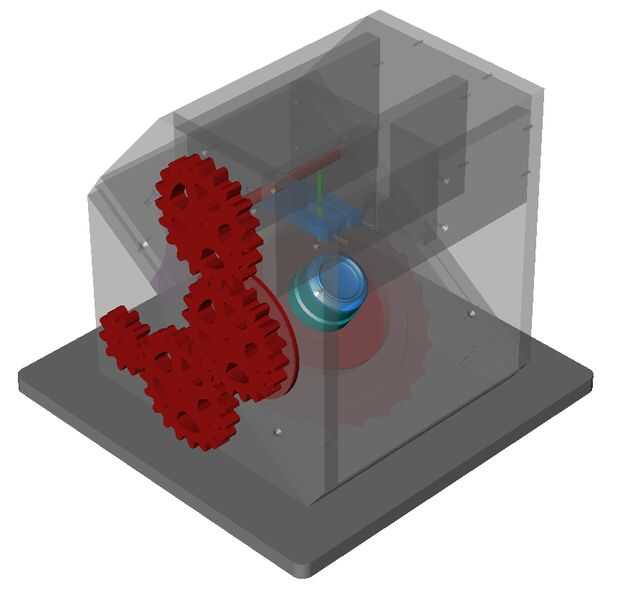

Con mis dibujos como un esquema general, empezar a construir mi primer prototipo virtual de la máquina. Me gusta este paso porque puedes ver todos los detalles de su plan general confluyen en el mundo virtual.
Que salir mis pinzas, y empiezo a medir todos los materiales y pre hechos de piezas que va a utilizar a la milésima de pulgada.
Esto puede ser muy tedioso y lento paso. Pero evita errores incontables y predice muchos defectos de diseño. Por ejemplo, con la máquina de portabilidad he podido determinar donde tengo espacio para poner el motor de la máquina (un taladro eléctrico). Me permitió averiguar fácilmente el engranaje para la transmisión de energía. Me permitió para asegurarse de que tenía suficiente holgura entre el punzón y el espacio en blanco para poder retirar el soporte en blanco de la máquina sin tocar la estufa en blanco en el golpe cada vez. Todos suenan como problemas lo suficientemente simples como para evitar que construyes. Pero al agregar los numerosos pequeños problemas juntos, es tan fácil calculan mal o tomar decisiones de diseño desinformada porque no tiene el panorama más amplio en la mente. Cambias una cosa, y puede afectar todos los demás aspectos de su sistema mecánico. Incluso con el modelo virtual habrá muchas oportunidades para hacer frente a imprevistos.
Lo importante es ver de este paso como un paso de creación de prototipos. No se atascan tan en una solución particular que no está dispuesto a revisar la cosa completamente si una vez que se ha construido en el programa de CAD, te encuentras con algunos defectos de diseño obvio. Esta es una de las cosas agradables sobre modelos virtuales; son tan fáciles de reconstruir desde el suelo hacia arriba con poca pérdida de dinero y materiales. De todos modos, mi punto principal es no tener miedo de empezar if debe ser.
Tiempo de mejora de frescura...
Otro aspecto agradable del paso de la virtualización es que usted también ultimar algunos detalles puramente estéticas de la máquina. Cosas como radios de Filete sin importancia y las dimensiones del chaflán. A menudo hay maneras múltiples de ejecutar estético la misma idea. En el ejemplo de la máquina de transferencia, llegué a elegir si quería tener el titular en blanco ser paralelo con el suelo, o la Asamblea de golpe paralelo con el suelo. De cualquier manera habría trabajado el mismo como el sistema mecánico estaba preocupado, pero cada uno proporciona un diferente sentirse y verse a la máquina. Tengo un años de formación de diseño industrial de mi experiencia universitaria. A mí me emociono sobre la estética de una máquina, y mientras que en una construcción como ésta estaba sobre todo enfocados en función y hacer un prototipo de trabajo tomaría tanto tiempo como pude hacer algo estaba orgulloso de visual como funcionalmente. ¿Es perfecto en es estética? No, pero es definitivamente vale la pena me a gastar tiempo en.
