Seria equipo de fabricación casera en un zapato de presupuesto (5 / 8 paso)

Paso 5: Diseño ejecución - preparación archivo 3D para la creación de la trayectoria de herramienta

Ejecución de diseño es donde tomamos nuestro modelo 3d y salida al mundo físico.  En la forma más básica, se trata de mirar un conjunto de planes y utilizando herramientas de mano para las diferentes piezas según los dibujos técnicos de moda. Sin embargo uno de los principales puntos de este instructable además de crear tu propio equipo de fabricación para uso en el hogar es aprender a tomar un 3d de archivos y salida a través de una máquina CNC.  En mi caso, tengo un router CNC que usé para hacer la mayoría de las piezas de la máquina de transferencia.  Por lo que será principalmente centrándose en el proceso que utilizo para tomar un 3d archivo y prepararla para determinado software CNC de máquina y la herramienta ruta.

Para mi CNC Shark Pro Plus router y su software VCarve Pro, necesito todos los sólidos 3d de "aplanar" y convertirlos en línea trabajo que puedo exportar como un archivo .dxf para que pueda utilizar la línea de trabajo para crear las trayectorias de la herramienta adecuada. Es como crear una plantilla de papel 2d para cortar las piezas de.

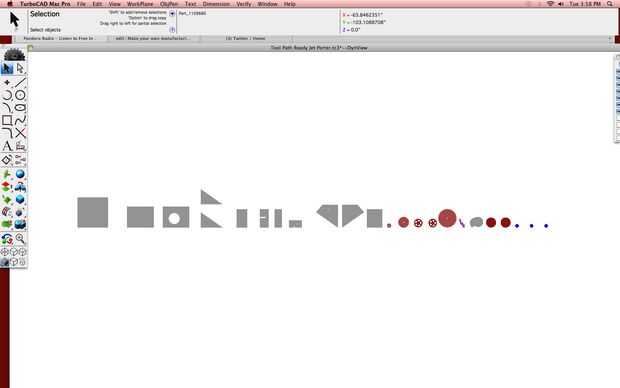

Utilizando el archivo de dibujo técnico, copie todas las versiones de vista superior de mis partes en un nuevo documento en Turbocad.

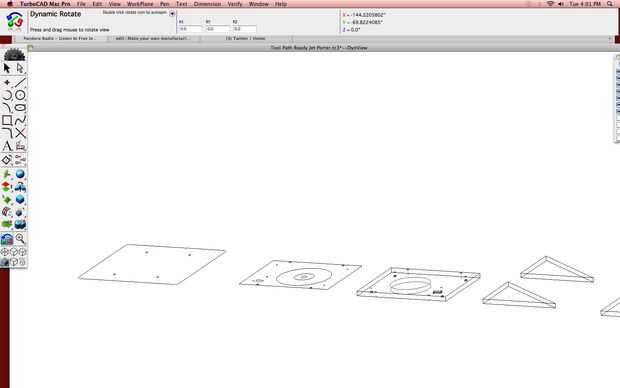

Usando la capacidad de "Cambiar el tipo de objeto" de Turbocad convertir todos los modelos de sólidos a poli línea u objetos de línea según corresponda.

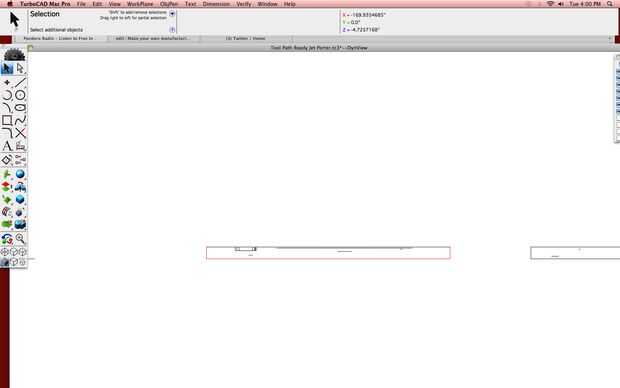

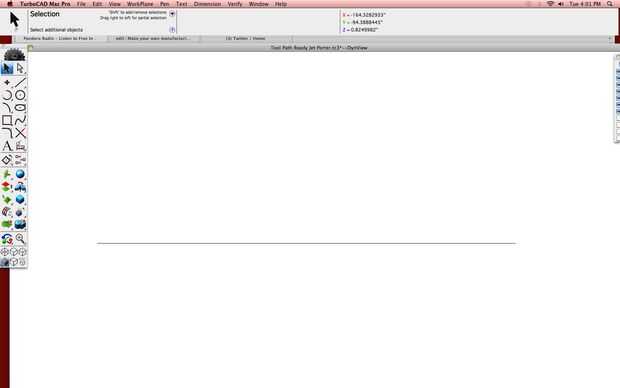

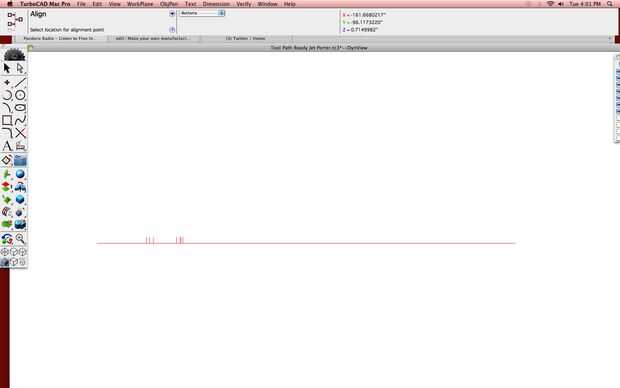

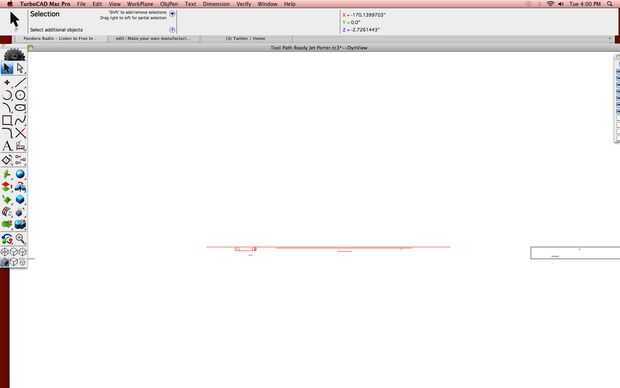

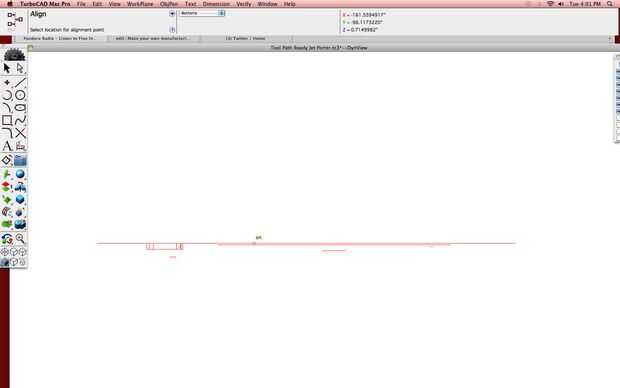

Cambiar a la vista lateral, selecciono todo el trabajo de la línea de la sección inferior de la estructura de alambre que ya está duplicada por la parte superior.  Esto está generalmente hacia adelante excepto cuando tengo bolsillos y otras características que no pasan todo el camino por la parte. Cuando eso sucede simplemente utilizar la herramienta de alineación de Turbocad y alinear toda la línea importante trabajar en la parte superior del modelo de estructura metálica. Luego selecciona que línea de trabajo es innecesaria y eliminarla. Consulte las fotos para ver el proceso en acción.

Una vez he hecho, guarde el archivo como un archivo de intercambio de AutoCad, extensión de archivo "DXF".
