Paso 4: Creación de dibujos técnicos
Me gusta crear dibujos técnicos de mis partes para que tenga una manera de verificar dimensiones cuando estoy creando las trayectorias de herramienta y después las piezas son mecanizadas. Mientras que no hace falta por decir, una vez más le ayudará a evitar errores innecesarios.

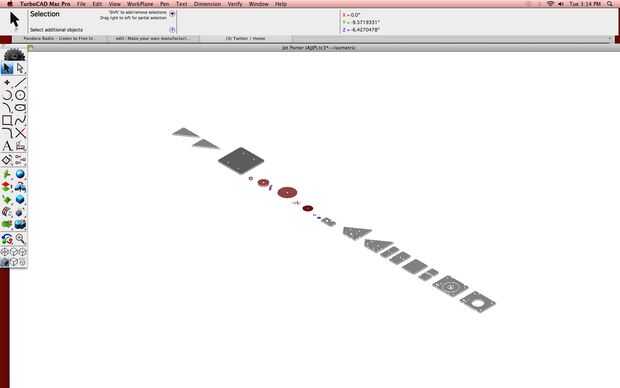

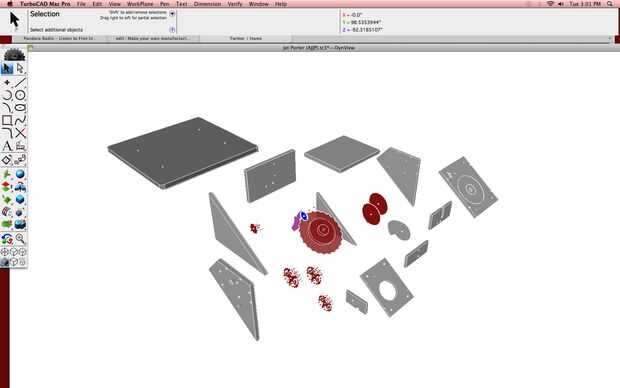

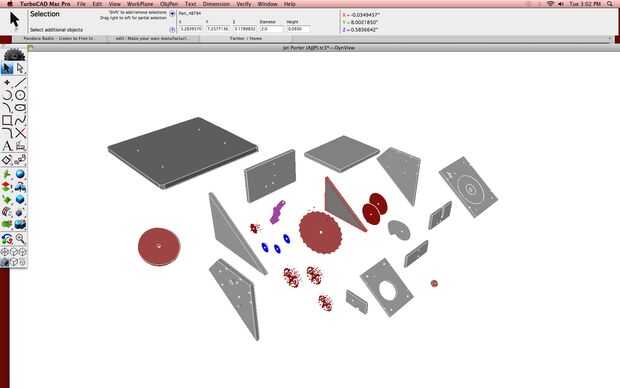

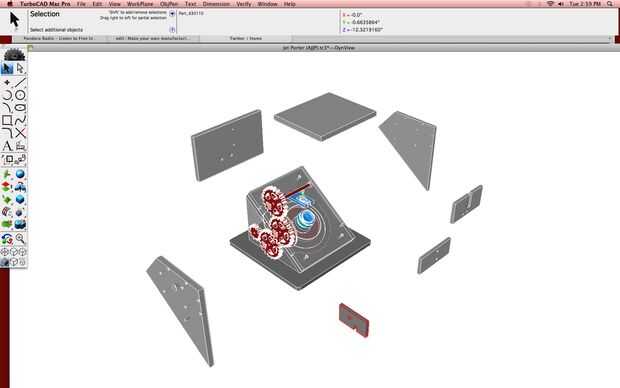

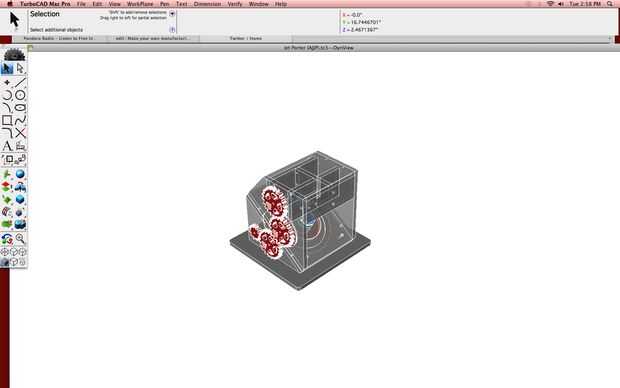

Mi primer paso es crear una copia de mi archivo 3d y renombrarlo con el mismo nombre original más algo como "nombre original - técnica de dibujo". Luego abra el archivo 3d y empezar a tomar distancia en el espacio virtual, para que todos los componentes son separados y alineados en una fila larga. Siga los cuadros para ver imágenes del proceso en acción.
Con el fin en mente, Oriente todas que las piezas con el lado que quiero que sea hasta cuando la máquina en el ranurador CNC. Esto es importante para las partes que tienen características que no se van todo el camino a través del material. Por ejemplo, avellanado características de perforaciones del sujetador diferentes o características de bolsillo de una parte que no pasar todo el camino.

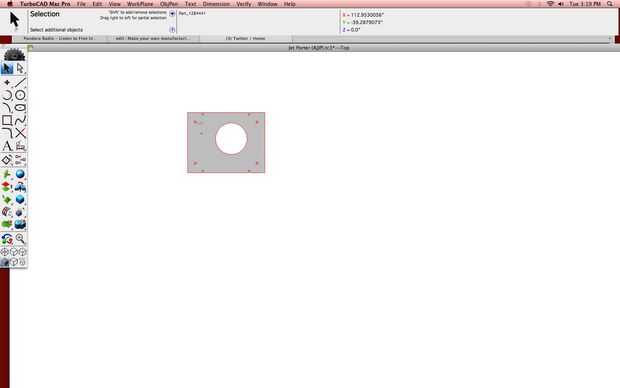

También es muy importante que recuerde mantener la misma orientación en relación con el modelo 3d cuando se mueva la pieza. Debido a giran todas las piezas en mi modelo en 3d para que la vista superior es la vista principal, lo que significa que girará las piezas de pie en la final en el modelo 3d por lo que son planos a la vista superior. Una vez más referencia a los cuadros para una comprensión más clara de lo que estoy diciendo. Mantener orientación relativa sobre todo es importante para cuando se mecanizado piezas asimétricas y pares de piezas con características asimétricas.

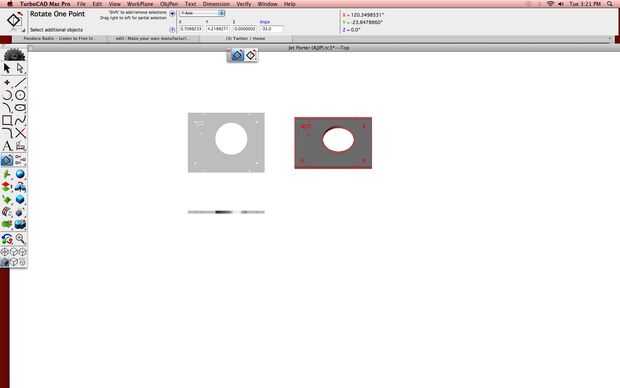

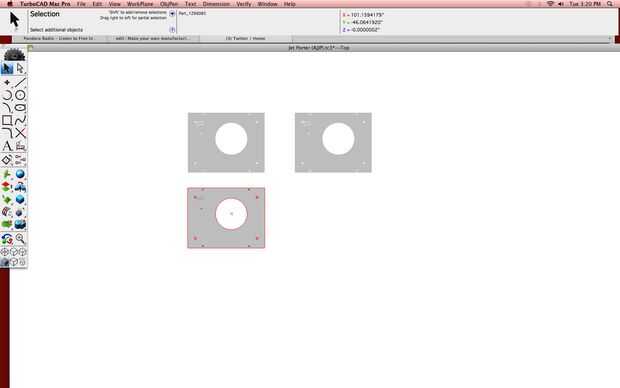

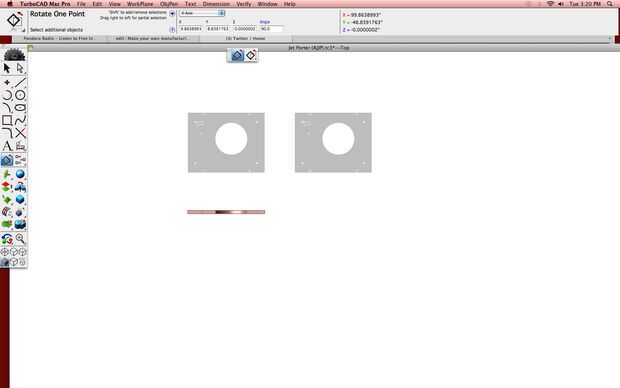

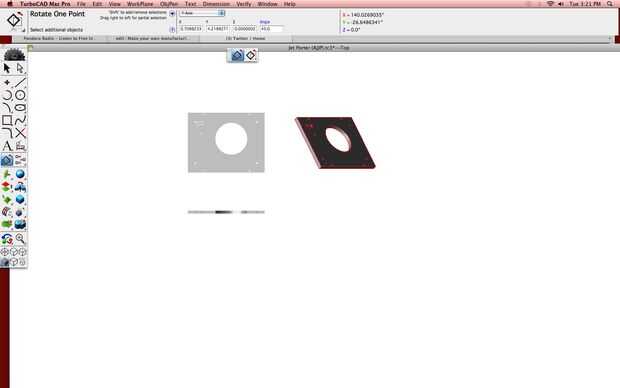

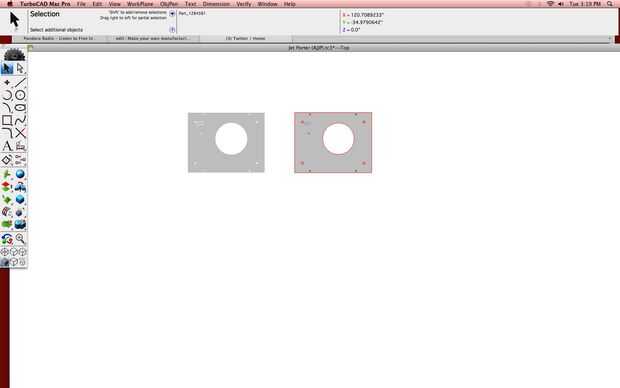

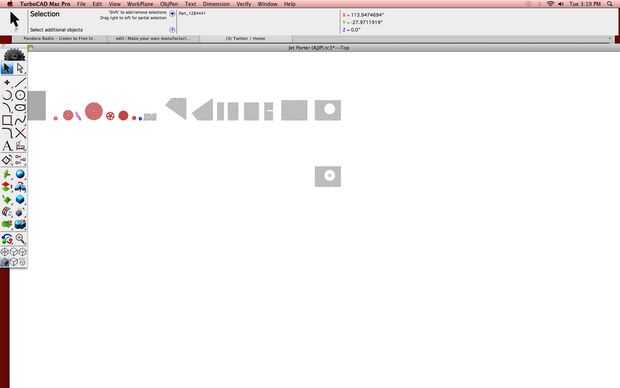

Una vez he orientado a todas las partes para que son todos frente a la vista superior en mi modelo 3d y se les alinearon en una fila vertical, voy a través y hacer 3 copias de cada pieza. Y posición y gire con el mismo patrón. A partir de la parte superior derecha va hacia la derecha el patrón de la vista relativa utilizando la vista superior como el punto de vista relativo: perspectiva isométrica, vista lateral, vista frontal, vista superior. Por supuesto ciertas partes terminan trabajando mejor si usar configuraciones de vistas diferentes, y algunas partes no necesitan todas las vistas para describir correctamente todas las características importantes. Pero ese es mi patrón a seguir.

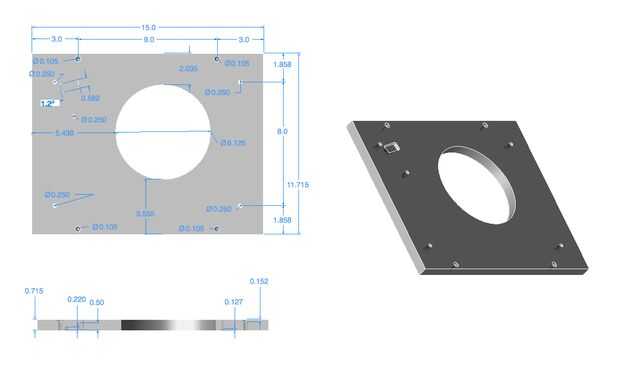

El siguiente paso, usando las herramientas de dimensión en turbo cad, dimensión de todas las partes. La clave es asegurarse de que hay una manera de entender cada dimensión necesaria para el proceso de mecanizado y otras características importantes de la parte interactuando. Este es un buen momento para hablar de tolerancias. Supongo que muchos de ustedes entienden la importancia de la tolerancia, y lo que significa incluso en lo que respecta a los dibujos técnicos. Para aquellos de ustedes que no, voy a intentar explicar lo mejor de mi formación. Aprecio cómo impresionantemente largos y aburridos algunos pueden encontrar la larga aburrida explicación pero como desarrolles tu parte hacer kung fu, te resultará muy importante al trabajar con sistemas más complicados si ya no entienden íntimamente. Si las tolerancias no son derecho y no bien pensadas, su sistema mecánico puede tener una falla catastrófica.
Tolerancias:
explicación condensada: En dibujo técnico, las tolerancias son especificar qué rango de valores de cualquier dimensión puede ser en orden para la parte a trabajar según lo previsto.
larga aburrida explicación(leer bajo su propio riesgo): La mejor manera para describir tolerancias en mi opinión es esta: con cualquier plan es la exacta ejecución del plan y la ejecución aceptable del plan. Por ejemplo, tiene un plan para reunirte con amigos a 19:00 para ir a ver una película. En un mundo perfectamente exacto, tú y todos tus amigos se reunirán para arriba en precisamente 19:00 según lo acordado. ¿En el mundo real lo que sucede normalmente? Algunos demuestran para arriba 5 minutos antes, algunos en el tiempo, otros 5 minutos tarde y algunos a media hora o no.
Todos tenemos una tolerancia para una cierta cantidad de variación de la teórica precisa ejecución del plan para reunirse para la película. Para algunas personas el tiempo es muy importante para ellos como una señal de respeto y por lo tanto puede mostrar cualquier tiempo siempre y cuando sea antes de la fecha de 19:00 sin trastornarlos. Otros son más Clemente y en cualquier momento dentro de más o menos 10 minutos de la hora es aceptable. Y algunos son incluso más Clemente y como usted se presenta a tiempo para ver una parte de la película Junta será feliz. Sin embargo caen fuera de las tolerancias y tienes un amigo molesto tratar y pueden desmoronarse sus planes para ver una película todos juntos.
Además en el dibujo técnico de cualquier parte, hay una tolerancia implícita registrada para las diferentes mediciones de funciones de cualquier parte. Esto define el rango de aceptables dimensiones reales que puede ser una parte. Como las dimensiones reales de la pieza trabajada a máquina terminada se encuentran dentro del rango de las tolerancias especificadas será interactuar con las otras partes de su sistema apropiadamente. Si no lo hace puede trabajo mal tal como se especifica o no, posiblemente causando fallos en el sistema completo para su diseño debido a que no funciona bien.
Tal vez usted está preguntando ¿por qué tienen un rango de tolerancia en absoluto, ¿por qué no siempre hacen su parte precisamente como se describe en el plan? Bien se puede y no se puede. Es una cuestión de tiempo, costo y precisa cómo quieres ser. No importa qué nivel de precisión dictan una parte para cumplir en el mundo real que las dimensiones siempre terminan cayendo dentro de un rango de valores. Por ejemplo si digo una parte debe ser de 1 pie largo ¿qué significa eso? Si tomo una regla típica de la escuela y medir un pie y corte mi parte para ser un pie de largo parece que es muy precisa y teóricamente correcto así. Sin embargo, si tomo un par de pinzas de precisión que puede medir hasta la milésima de pulgada y mide lo mismo que averiguar que realmente corté la parte para que sea por ejemplo sólo 11,995" de largo. No se considerarían aceptable si su parte debían ser 12.000 +-0.001. Mi punto es que siempre hay una gama de tolerancias que estamos trabajando. Cuando hablamos de él en el dibujo técnico nos estamos simplemente especificando qué gama de valores de cualquier dimensión puede estar en orden para la parte a trabajar correctamente. A veces hasta la milésima de pulgada, a veces la parte tiene que estar cerca de la medida especificada dentro de una pulgada. Independientemente de qué precisión está trabajando con los directores son todos iguales. Si sobre especifica precisión, es decir, decir que necesita la parte precisa a la milésima de pulgada cuando sólo debe estar dentro de una centésima de pulgada que pasará no hace falta tiempo y dinero alcanzar esa precisión innecesaria.
Entonces, ¿cómo sabemos qué tolerancias necesita especificar las piezas? Es cualquier tolerancia asegura que funciona como usted. Sólo depende de la situación.
Después he dimensionado de todo, tomar imágenes de las diferentes partes. Generalmente tomar una captura de pantalla de las diferentes vistas de una parte al mismo tiempo. Luego imprimir todas las capturas de pantalla para consulta posterior cuando hacer las trayectorias de herramienta y verificación de pieza dimensiones después de la creación.
