Señales de satélite NOAA con una antena QFH PVC y Laptop (7 / 9 paso)

Paso 7: GQRX - grabación de la transmisión

Usando Gqrx para grabar que una transmisión es un poco desalentador en primero pero 's realmente no tan malo. El problema que tenía con él era había muchas opciones y no tenía idea qué hacer con ellos. Esperemos que este paso le ayuda hacia fuera en ese sentido.

Configuración de la tarjeta: Haga clic en el icono de la tarjeta en la parte superior izquierda, (2 º desde la izquierda). Aparece una ventana para la mayor parte deja las opciones como es, los dos a cambiar son: 1) seleccionar el dispositivo, mina dice "Genérico RTL2832U SN:xx...". 2) tarifa de la muestra, voy con 2.400.000 que es una tasa, si el ordenador está más lento o más puede volver hasta el defecto de 1.500.000. Llegué a aceptar y la ventana desaparece.

Frecuencia establecer antes de encender: usted desea sintonizar la radio a la frecuencia que necesita, pero por alguna razón desconocida para mí, es mejor afinar muy cerca de esa frecuencia en el hardware y usar el software para afinar a donde quieras (hay un punto de centro para evitar así llamado un "punto de DC"). La manera de hacer esto es ir a "Opciones de receptor" y cero a la frecuencia, luego la frecuencia en la ventana superior a la frecuencia que desee además algunos K he visto k 25k y 200 lanzada alrededor. Así que si buscábamos 137.5 vamos a ir con 137.75

Controles de entrada: Ir a la pestaña en el panel derecho denominado controles de entrada, todo permanece como está desactivada y cero, pero selecciono la casilla "DC aleman". También más adelante si usted encuentra su receptor es un poco apagado (como sintonizar a una conocida emisora de radio FM y no es la frecuencia de emisión puede usar esa caja de corrección de frecuencia para ajustar/calibrar su receptor. Algunas personas también seleccionar el AGC de Hardware que el hardware de control de la ganancia, elijo no hacerlo, pero usted podría.

Ficha Audio: ir a la pestaña audio y deslice que regulador de ganancia hasta de 50db. Si encuentra que su medidor en la parte superior está sobrecargando, nuevo, mi tarjeta es todo el camino. Usted también utilice esta ficha para iniciar la grabación cuando estés listo para.

Encendido: ahora al golpear ese botón de encendido el receptor sintonizará a esa frecuencia, ahora se puede cambiar usando el desplazamiento de "Opciones de receptor" o arrastrando la línea roja. Así puedo respaldo fuera de mi línea a 137,5 MHz con un offset de-25 khz.

  • Ancho del filtro: cambiar "Usuario" y arrastre los bordes hasta llegar el filtro a 40K.
  • Filtro de forma: Normal
  • El modo es WFM (estéreo), en mi finde de Mac para "oír" la transmisión que siempre tengo que seleccionar algo más y luego cambiar a WFM antes estática viene en por los altavoces.
  • AGC: rápido
  • SQUELCH: 0

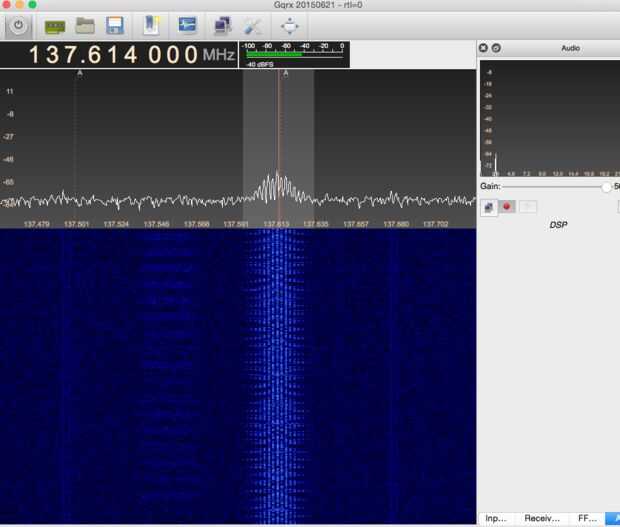

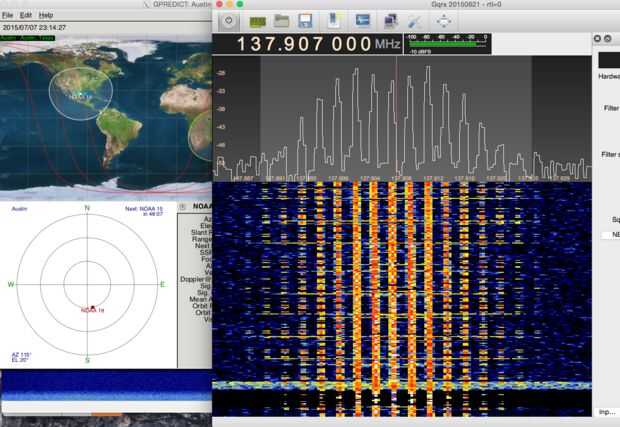

Buscar la señal. Parece similar a las imágenes en esta página, es como 9 picos distintos, como la sobrecarga de pases de satélite la señal será atenuar el ruido de fondo y obtener más distinta.

Usted puede encontrar no es exactamente la señal sintonizada a parte de esto es debido a la cambio de doppler del satélite viaja hacia y luego de arriba (para batir por espacio, lo guay es que!) y algo de esto podría ser debido a los errores de hardware y ese factor de corrección y calibración que hemos mencionado en la ficha controles de entrada , así que busque en el área alrededor de la señal por fracciones de un MHz.

Usted puede zoom o cambiar rango en la pantalla mediante la rueda del ratón cuando el cursor está sobre la x o y eje.

Una vez la señal ha demostrado hasta usted puede iniciar la grabación pulsando ese botón rojo en la ficha Audio. Guardará un archivo a su directorio con un nombre como "gqrx_20150708_234028_137616000.wav" que es el prefijo de gqrx, la fecha, la hora UT que golpear registro, y luego la frecuencia se establece en al grabación, genial!.

A veces es útil saber lo que está buscando en /, aquí está un video de youtube (de alguien) que le da una idea de lo que la NOAA las señales de sonido como. La primera vez que escuché que mi propia señal capturada fue tan cool, pensé a culparme "Bien, que está llegando desde el espacio!"

Registrar el paso de todo con el filtro (caja gris) centrado en la señal lo mejor posible.

Muestrean a una alta tasa de 2400000, así que cuando he terminado grabación necesito enviar mi archivo WAV a través de una pequeña utilidad llamada "sox", para convertir a la frecuencia de muestreo correcta así que wxtoimg en el siguiente paso entiende correctamente (y hace que la imagen correcta de ella).

El comando que utilizo es:

Mantiene mi original y hace un nuevo uno con un "_out" sufijo tiene el correcto muestras por segundo.

Ahora para convertir ese sonido en una imagen.
