Paso 1: Materiales y planes de

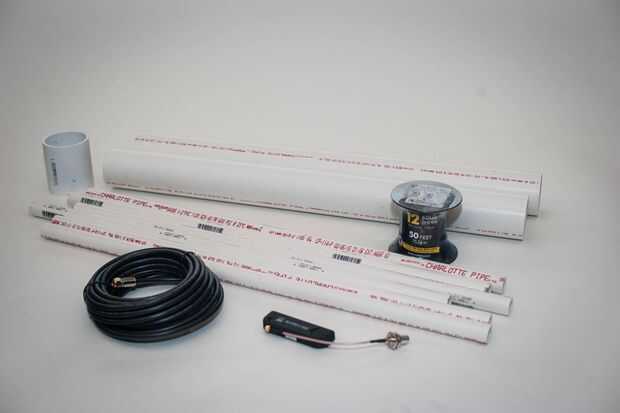

Estos son los materiales necesarios
- Tubería de PVC en dos tamaños:
- 2" tubería aproximadamente 4' de largo para el"cuerpo", tengo las secciones precortadas de 2' de longitud que hizo pegar el medio más fácil, pero no es una gran ventaja.
- 1/2" tubería aproximadamente 6' de longitud para las"ayudas". Tengo secciones precortadas de 2', que para esta build se desperdicia mucho material, me gustaría recomendar una sección larga si se puede.
- 2" PVC tapa de la parte superior del"cuerpo"
- Opcional 2" Joiner para el cuerpo si recibe secciones precortadas de PVC y necesita tomar dos 2' secciones y hacer una sección de 4'.
- Pegamento/cemento - (http://www.lowes.com/ProductDisplay?productId=1065073 de PVC
- 12-AWG de cobre sólido de alambre aproximadamente 15' más o menos.
- Cable coaxial aproximadamente 5' de longitud o menos
- Un SDR/adaptador de tarjeta para tu ordenador - tengo de Amazon en ~ $15 (http://amzn.com/B00D3GRU24)
- Necesitarás algunos adaptadores para conectar el DEG a la antena. La tarjeta tiene un puerto hembra MCX. Recogí a este adaptador cuando compré la tarjeta SDR en el paquete de amazon, es un MCX a BNC (http://amzn.com/B00CSCTU40). Entonces necesita también un BNC adaptador de Cable coaxial (que tengo de Radio Shack). Este adaptador (http://amzn.com/B00CKG6T9I) parece va ir a la derecha de la tarjeta coaxiales sin el intermediario BNC

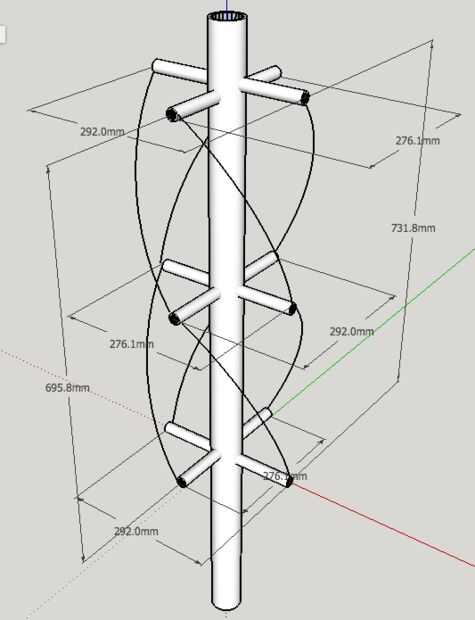

Adjunto a esta página es el diagrama de SketchUp de la antena con dimensiones agregadas, (mis curvas de cable están un poco feos pero dan la idea general, soy terrible en curvas en Sketchup). Las dimensiones vinieron de esta particula que permite entrar en los parámetros de la frecuencia intenta sintonizar, junto con algo de información acerca de sus materiales, y que le da no sólo las dimensiones de todo usted necesidad sino una guía de corte de PDF que usted necesitará en los próximos pasos. Yo utiliza métricas de los planes y dimensiones porque acaba de hacer la medición más fácil y simplier entonces tratando de convertir la métrica en la calculadora para fracciones de pulgadas.

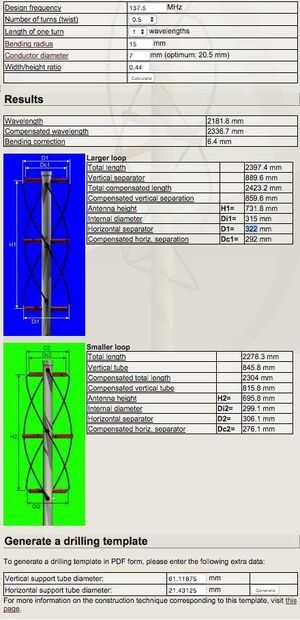

Una de las imágenes de arriba es una captura de pantalla de los resultados de nuestra antena, nuestra plantilla de perforación viene del mismo sitio (o el archivo "Agujero guía de recorte" en el repositorio de GitHub). También se puede ver que los dos antena diferente está codificadas por colores: azul para el grande exterior, verde para el interior más pequeño, esta codificación de color viene muy bien para no conseguir confundir y obtener las dimensiones correctas y longitudes.
