Paso 4: Con antena QFH - cableado

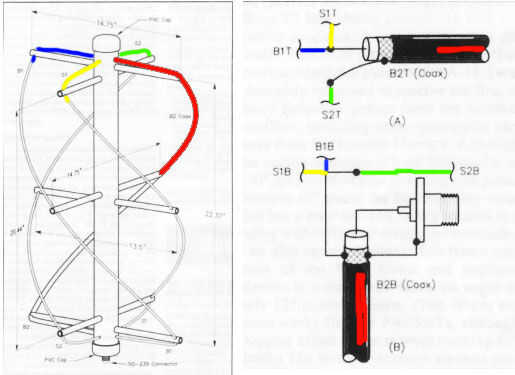

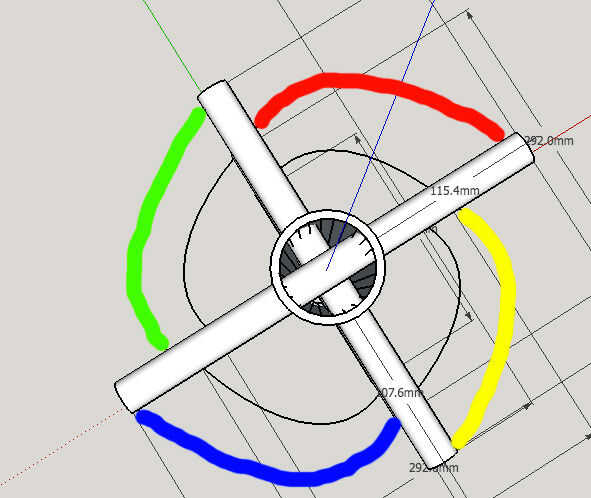

Cableado fue uno de los aspectos más confusos del edificio la QFH. Con el fin de simplificar y hacerlo más claro posible lo que está sucediendo que he incluido dos colores diagramas codificados en las imágenes. Una es una tapa abajo vista de nuestro modelo con los colores de los cables. El segundo diagrama proviene de guía del estudiante de pregrado para antenas QFH que he añadido algún color para que pueda ver qué cables van donde.
En primer lugar cuando se instale, de arriba abajo ver que el cable va contra las agujas del reloj mientras que viaja hacia abajo de la antena; se trata de una polarización circular derecha. En segundo lugar, usted notará que el cable coaxial que nos estamos conectando nuestra DEG a es en realidad parte de la antena (está marcado en rojo en las imágenes) y no solo conectado a la antena. Finalmente, se utiliza el alambre de cobre sólido de calibre 12 para los otros 3 tramos de cable de la antena.
Taladrar el centro apoya: notarás que en una de las fotos de las piezas de los brazos de soporte que están dentro del tubo de centro de PVC de 2" han sido taladradas para pasar los cables a través de ellos, esta es otra razón desea que los soportes en la parte superior e inferior un borde.
Un solo cable del hilo de rosca: empezar con el cable coaxial, tomar un extremo con un conector y alimentarla en desde la parte superior, un brazo del gran bucle (color azul), luego contra las agujas del reloj y hasta medio brazo (90 ° rotado), entonces abajo y hacia la izquierda otro 90 ° y en a través del brazo inferior hacia el centro y fuera de la base de la 2" PVC por lo que el conector está fuera de la base y puede ser conectado a la SDR vía el adaptador. También como una cordura: todos los tres soportes coaxiales "toca" deben ser azules.
Repita con los otros 3 cables.
Conexión de los cables: usando el diagrama de una referencia que ves allí son 4 cables estamos etiquetado y color de codificación:
| Azul | "Gran bucle" = B1 |
| Rojo | B2 |
| Amarillo | "Pequeño bucle" = S1 |
| Verde | S2 |
Verás que S1 y B1 están conectados unos a otros y el cable interior del cable coaxial en la parte superior, mientras que S2 está conectado a la protección externa del cable coaxial.
Luego en la parte inferior S1, B1 y B2 están todos conectados a la protección externa del cable coaxial.
Soldado los cables: los cables son gruesos por lo que no va a ser fácil soldado juntos de forma limpia. Y pondrá muy caliente como soldado les así que ten cuidado! Usé un par de alicates para retorcer juntos y luego algún flujo de soldado y un montón de calor para obtener el soldado realmente fluyen alrededor de los cables y hacer una buena conexión.

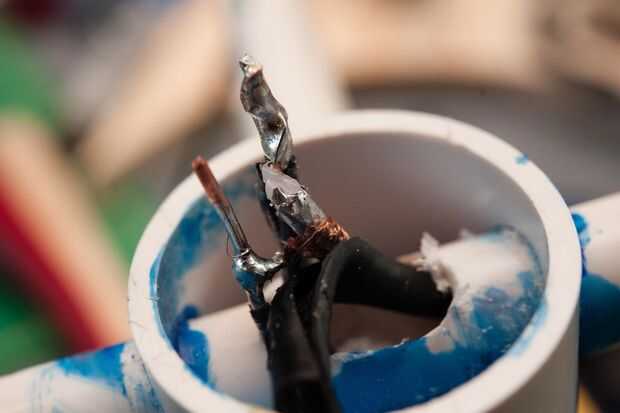

Cableado de la parte superior de la antena: este es el fácil, el cable coaxial se corta por lo que sólo tire hacia atrás y quitar el plástico aislante y separa el perno y el blindaje. Me arrancaron el blindaje al lado y había torcido para arriba antes de envolver alrededor de los cables 12 AWG (ver foto).

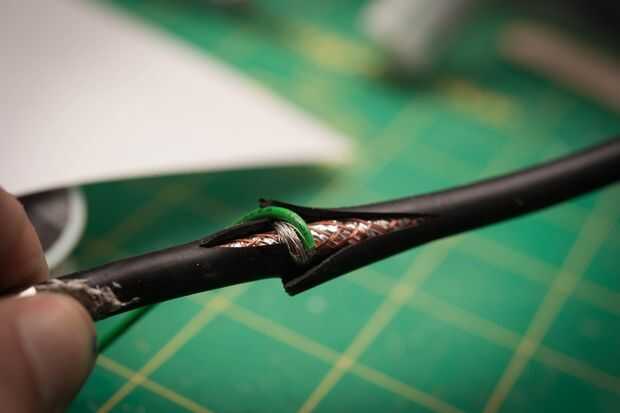

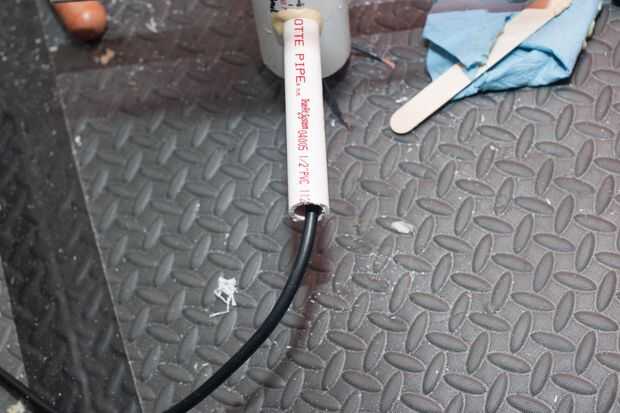

Cableado para el blindaje del coaxial en la parte inferior: esto es más complicado, que desea mantener el conector en orden de funcionamiento para hacer esto correctamente primero usé un cuchillo x-acto para cortar el plástico, pelada detrás y podía ver el cobre trenzado Blindaje intacto. Luego utiliza un trozo de alambre de conexión regular 22-aws y envuelto todo el blindaje del cable coaxial. Apliqué una generosa cantidad de flujo y soldado los dos juntos (se ve en la foto). Entonces conecté el otro extremo del cable de 22 awg a los cables 12 awg con una cantidad abundante de flujo así.
Luego até los cables a los soportes con ataduras de cremallera de plástico y un poco de cinta.
Los 4 cables debe colgar naturalmente donde sale el soporte superior, hacer una curva natural que viaja limpiamente desde el soporte superior hacia abajo y gira 180 º antes de entrar en el soporte inferior.
Ahora han creado la antena real, el PVC es sólo las ayudas para mantener los cables en las formas correctas. Para referencia, la configuración del cable de la QFH hace lo que se conoce como un balun infinito (http://www.antenna-theory.com/definitions/infinite.php)
Conecte la antena a tu dongle SDR (vía cualquier coaxial a MXC adaptador o adaptadores múltiples, utilizar) cuando esté listo.
